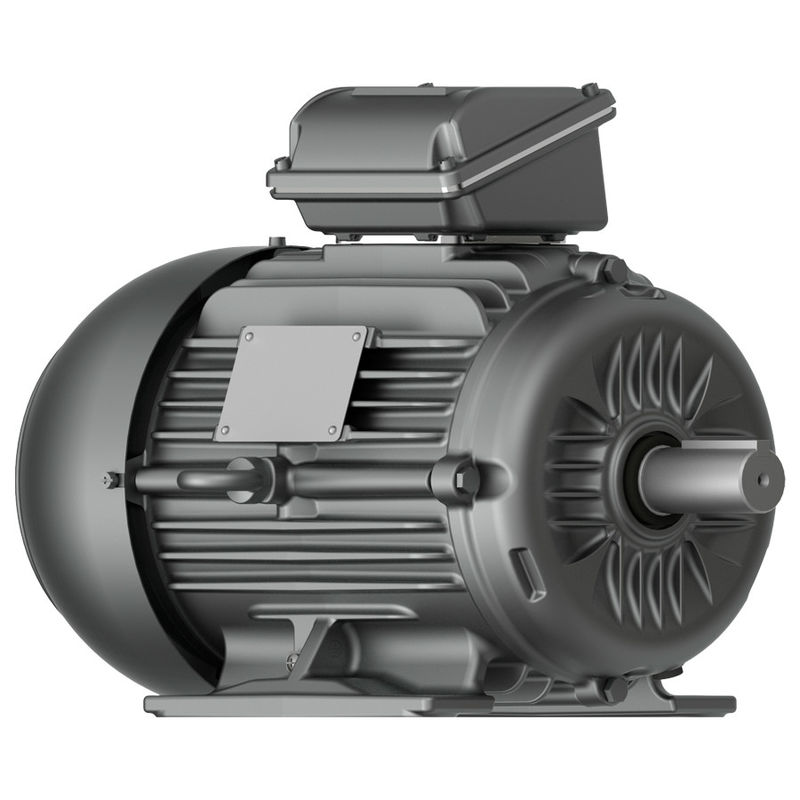

Moteur électrique à aimant permanent à facteur de puissance élevé pour aérateur

Quelles applications utilisent les moteurs PMSM?

Je suis désolée.

Les industries qui utilisent des moteurs PMSM comprennent la métallurgie, la céramique, le caoutchouc, le pétrole, les textiles et bien d'autres.Les moteurs PMSM peuvent être conçus pour fonctionner à vitesse synchrone à partir d'une alimentation à tension et fréquence constantes ainsi que des applications VSD (Variable Speed Drive)En raison de leur efficacité élevée et de leur densité de puissance et de couple, ils sont généralement un choix supérieur dans les applications à couple élevé telles que les mélangeurs, les broyeurs, les pompes, les ventilateurs, les ventilateurs, les convoyeurs,et les applications industrielles où on trouve traditionnellement des moteurs à induction.

Moteurs synchrones à aimants permanents avec aimants internes: Efficacité énergétique maximale

Le moteur synchrone à aimants permanents avec aimants internes (IPMSM) est le moteur idéal pour les applications de traction où le couple maximal ne se produit pas à vitesse maximale.Ce type de moteur est utilisé dans des applications nécessitant une dynamique élevée et une capacité de surcharge. et c'est aussi le choix idéal si vous voulez faire fonctionner des ventilateurs ou des pompes dans la gamme IE4 et IE5.à condition que vous l' exploitez avec le bon entraînement à fréquence variable.

Nos entraînements à fréquence variable montés sur moteur utilisent une stratégie de contrôle intégrée basée sur MTPA (couple maximal par ampère).Cela vous permet de faire fonctionner vos moteurs synchrones à aimants permanents avec une efficacité énergétique maximaleLa surcharge de 200%, l'excellent couple de démarrage et la plage de régulation de vitesse étendue vous permettent également d'exploiter pleinement la puissance du moteur.Pour une récupération rapide des coûts et des processus de contrôle les plus efficaces.

Moteurs synchrones à aimants permanents avec aimants externes pour servo classiques

Les moteurs synchrones à aimants permanents avec aimants externes (SPMSM) sont idéaux lorsque vous avez besoin de surcharges élevées et d'accélérations rapides, par exemple dans les applications servo classiques.La conception allongée se traduit également par une faible inertie de masse et peut être installée de manière optimaleCependant, l'un des inconvénients du système composé de SPMSM et d'un entraînement à fréquence variable est les coûts qui y sont associés, car la technologie coûteuse des prises et les codeurs de haute qualité sont souvent utilisés.

Avantages des moteurs à aimants permanents à terres rares

Haute efficacité: la courbe d'efficacité du moteur asynchrone tombe généralement plus rapidement sous 60% de la charge nominale, et l'efficacité est très faible à charge légère.La courbe d'efficacité du moteur à aimants permanents de terres rares est élevée et plate, et se situe dans la zone à haut rendement à 20% à 120% de la charge nominale.

Facteur de puissance élevé: la valeur mesurée du facteur de puissance du moteur synchrone à aimants permanents de terres rares est proche de la valeur limite de 1.0La courbe du facteur de puissance est aussi haute et plate que la courbe de l'efficacité.La compensation de la puissance réactive basse tension n'est pas requise et la capacité du système de distribution d'énergie est pleinement utilisée.

Le courant du stator est faible: le rotor n'a pas de courant d'excitation, la puissance réactive est réduite et le courant du stator est considérablement réduit.,la valeur du courant du stator peut être réduite de 30% à 50%. En même temps, en raison de la forte réduction du courant du stator, l'augmentation de la température du moteur est réduite,et la graisse de roulement et la durée de vie du roulement sont prolongées.

Moteur synchrone à aimants permanents de terres rares avec un couple de sortie et de sortie plus élevé.ce qui rend le moteur a une plus grande capacité de charge et peut être facilement tiré dans la synchronisation.

Inconvénients des moteurs à aimants permanents à terres rares

Coût élevé: comparé au moteur asynchrone de la même spécification, l'écart d'air entre le stator et le rotor est plus petit et la précision de traitement de chaque composant est élevée;la structure du rotor est plus compliquée et le prix du matériau d'acier magnétique des terres rares est élevéPar conséquent, le coût de fabrication du moteur est élevé, ce qui est commun pour les moteurs asynchrones environ 2 fois.

Grand choc au démarrage à pleine puissance: au démarrage à pleine pression, la vitesse synchrone peut être tirée en très peu de temps.Le courant de départ est supérieur à 10 fois le courant nominalL'impact sur le système d'alimentation est important, ce qui nécessite une grande capacité du système d'alimentation.

L'acier à aimants de terres rares est facile à démagnétiser: lorsque le matériau à aimants permanents est soumis à des vibrations, à des températures élevées et à un courant de surcharge, sa perméabilité magnétique peut diminuer,ou le phénomène de démagnétisation se produit, ce qui réduit les performances du moteur à aimants permanents.

PMSM monté à la surface

Dans cette construction, l'aimant est monté sur la surface du rotor. Il convient aux applications à grande vitesse, car il n'est pas robuste.Il fournit un écart d'air uniforme parce que la perméabilité de l'aimant permanent et l'écart d'air est le mêmePas de couple de réticence, performances dynamiques élevées, et adapté pour les appareils à grande vitesse comme la robotique et les entraînements d'outils.

PMSM enterré ou PMSM intérieur

Dans ce type de construction, l'aimant permanent est intégré dans le rotor comme indiqué sur la figure ci-dessous.Le couple de réticence est dû à la saillie du moteur.
