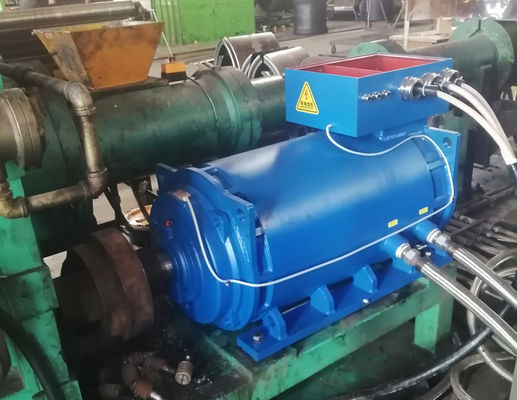

phase à un aimant permanent du moteur électrique 3 de 185kw 1500rpm 380V pour l'extrudeuse en caoutchouc

Quelles applications utilisent des moteurs de PMSM ?

Les industries qui utilisent des moteurs de PMSM incluent métallurgique, en céramique, en caoutchouc, le pétrole, des textiles, et beaucoup d'autres. Des moteurs de PMSM peuvent être conçus pour fonctionner à la vitesse synchrone à partir d'un approvisionnement en tension et fréquence aussi bien qu'applications constantes de l'entraînement à vitesse variable (VSD). En raison des densités de rendement élevé et de puissance et de couple, ils sont généralement un choix supérieur dans des applications élevées de couple telles que des mélangeurs, des broyeurs, des pompes, des fans, des ventilateurs, des convoyeurs, et des applications industrielles où traditionnellement des moteurs à induction sont trouvés.

Moteurs synchrones à un aimant permanent avec les aimants internes : Rendement énergétique maximum

Le moteur synchrone à un aimant permanent avec les aimants internes (IPMSM) est le moteur idéal pour des applications de traction où le couple maximum ne se produit pas à la vitesse maximale. Ce type de moteur est employé dans les applications qui exigent la capacité élevée de dynamique et de surcharge. Et c'est également le choix parfait si vous voulez actionner des fans ou des pompes dans la gamme IE4 et IE5. Les coûts d'achat élevés sont habituellement récupérés par des économies d'énergie au cours du temps d'exécution, à condition que vous l'actionniez avec la bonne commande variable de fréquence.

Nos commandes variables moteur-montées de fréquence emploient une stratégie intégrée de contrôle basée sur MTPA (couple maximum par ampère). Ceci te permet d'actionner vos moteurs synchrones à un aimant permanent avec le rendement énergétique maximum. La surcharge de 200 %, l'excellent couple commençant, et la gamme prolongée de contrôle de vitesse te permettent également d'exploiter entièrement l'estimation de moteur. Pour la récupération rapide des coûts et des procédés les plus efficaces de contrôle.

Moteurs synchrones à un aimant permanent avec les aimants externes pour des applications servo classiques

Les moteurs synchrones à un aimant permanent avec les aimants externes (SPMSM) sont les moteurs idéaux quand vous avez besoin de surcharges élevées et d'accélération rapide, par exemple dans des applications servo classiques. La conception ovale également a comme conséquence l'inertie de la faible masse et peut être de façon optimale installée. Cependant, un inconvénient du système SPMSM se composant et de commande variable de fréquence est les coûts liés à lui, en tant que technologie chère de prise et les encodeurs de haute qualité sont employés souvent.

Avantages des moteurs à un aimant permanent de terres rares

Rendement élevé : La courbe d'efficacité du moteur asynchrone tombe généralement plus rapidement au-dessous de 60% de la charge évaluée, et l'efficacité est très basse à la charge légère. La courbe d'efficacité du moteur à un aimant permanent de terre rare est haute et plate, et elle est dans le secteur à haute efficacité à 20%~120% de la charge évaluée.

Facteur de puissance élevée : La valeur mesurée du facteur de puissance du moteur synchrone d'aimant permanent de terre rare est proche de la valeur limite de 1,0. La courbe de facteur de puissance est aussi haute et plate que la courbe d'efficacité. Le facteur de puissance est haut. La compensation électrique réactive de basse tension n'est pas exigée et la capacité de système de distribution d'énergie est entièrement utilisée.

Le courant de redresseur est petit : Le rotor n'a aucun courant d'excitation, la puissance réactive est réduite, et le courant de redresseur est sensiblement réduit. Comparé au moteur asynchrone de la même capacité, la valeur courante de redresseur peut être réduite de 30% à 50%. En même temps, parce que le courant de redresseur est considérablement réduit, la hausse de la température de moteur est réduite, et la vie de rapport de graisse et de rapport sont prolongées.

Couple élevé de -de-étape et couple de parking : Les moteurs synchrones d'aimant permanent de terre rare ont un couple plus élevé de -de-étape et le couple de parking, qui fait le moteur ont une capacité de charge plus élevée et peuvent être sans à-coup tirés dans la synchronisation.

Inconvénients des moteurs à un aimant permanent de terres rares

Coût élevé : Comparé au moteur asynchrone des mêmes spécifications, l'entrefer entre le redresseur et le rotor est plus petit, et l'exactitude de traitement de chaque composant est haute ; la structure de rotor est plus compliquée et le prix du matériel en acier magnétique de terre rare est élevé ; donc, le coût de fabrication de moteur est haut, qui est commun pour les moteurs asynchrones environ 2 fois.

Grand impact au début de toute puissance : En commençant à la pleine pression, la vitesse synchrone peut être dessinée dans une courte durée même. Le choc mécanique est grand. Le courant commençant est plus de 10 fois le courant évalué. L'impact sur le système d'alimentation d'énergie est grand, exigeant une grande capacité du système d'alimentation d'énergie.

Il est facile démagnétiser l'acier de terres rares d'aimant : Quand le matériel à un aimant permanent est soumis à la vibration, haute température, et surcharge actuel, sa perméabilité magnétique peut diminuer, ou le phénomène de démagnétisation se produit, qui réduit la représentation du moteur à un aimant permanent.

Structures de moteur de P.M.
Des structures de moteur de P.M. peuvent être séparées dans deux catégories : intérieur et extérieur. Chaque catégorie a son sous-ensemble de catégories. Un moteur extérieur de P.M. peut avoir ses aimants dessus ou encart dans la surface du rotor, pour augmenter la robustesse de la conception. Le positionnement et la conception à un aimant permanent intérieurs d'un moteur peuvent varier considérablement. Les aimants du moteur d'IPM peuvent être encart comme grand bloc ou bouleversé pendant qu'ils viennent plus près du noyau. Une autre méthode est de les faire enfoncer dans un modèle de rai.

Variation d'inductance de moteur de P.M. par rapport à la charge
Seulement tellement le flux peut être lié à un morceau de fer pour produire du couple. Par la suite, le fer saturera et ne permettra plus au flux de lier. Le résultat est une réduction de l'inductance du chemin pris par un champ de flux. Dans une machine de P.M., les valeurs de d-axe et d'inductance de q-axe réduiront avec des augmentations du courant de charge.

Les inductances de d et de q-axe d'un moteur de SPM sont presque identiques. Puisque l'aimant est en dehors de du rotor, l'inductance du q-axe chutera au même taux que l'inductance de d-axe. Cependant, l'inductance d'un moteur d'IPM réduira différemment. Encore, l'inductance de d-axe est naturellement inférieure parce que l'aimant est dans le chemin de flux et ne produit pas d'une propriété inductive. Par conséquent, il y a moins de fer à saturer au d-axe, qui a comme conséquence une réduction sensiblement inférieure de flux en ce qui concerne le q-axe.

Jaillissez l'affaiblissement/intensification des moteurs de P.M.
Le flux dans un moteur à un aimant permanent est produit par les aimants. Le champ de flux suit un certain chemin, qui peut être amplifié ou opposé. L'amplification ou l'intensification du champ de flux permettra au moteur d'augmenter temporairement la production de couple. L'opposition du champ de flux niera le gisement existant d'aimant du moteur. Le gisement réduit d'aimant limitera la production de couple, mais réduit la tension de retour-emf. La tension de retour-emf réduite libère la tension pour pousser le moteur pour fonctionner aux vitesses à haute production. Les deux types d'opération exigent le courant supplémentaire de moteur. La direction du moteur actuel à travers le d-axe, si par le contrôleur de moteur, détermine l'effet désiré.
