Détails de produit
Lieu d'origine: La Chine
Nom de marque: ENNENG
Certification: CE,UL
Numéro de modèle: PMM
Conditions de paiement et d'expédition
Quantité de commande min: 1 ensemble
Prix: USD 500-5000/set
Détails d'emballage: emballage navigable
Délai de livraison: 15-120 jours
Conditions de paiement: L/C, T/T
Capacité d'approvisionnement: 20000 ensembles/année
Nom: |
Moteur à un aimant permanent de NdFeB de terre rare |
Actuel: |
C.A. |
Matériel: |
Terre rare NdFeB |
Chaîne de puissance: |
5.5-3000kw |
Installation: |
IMB3 IMB5 IMB35 |
Phase: |
phase 3 |
Tension: |
380v, 660v, 1140v, 3300v, 6kv, 10kv |
Logement: |
Fonte |
Caractéristique: |
Facteur de puissance élevée |
Application: |
Métallurgique, en céramique, en caoutchouc, pétrole, textiles |
Nom: |
Moteur à un aimant permanent de NdFeB de terre rare |
Actuel: |
C.A. |
Matériel: |
Terre rare NdFeB |
Chaîne de puissance: |
5.5-3000kw |
Installation: |
IMB3 IMB5 IMB35 |
Phase: |
phase 3 |
Tension: |
380v, 660v, 1140v, 3300v, 6kv, 10kv |
Logement: |
Fonte |
Caractéristique: |
Facteur de puissance élevée |
Application: |
Métallurgique, en céramique, en caoutchouc, pétrole, textiles |

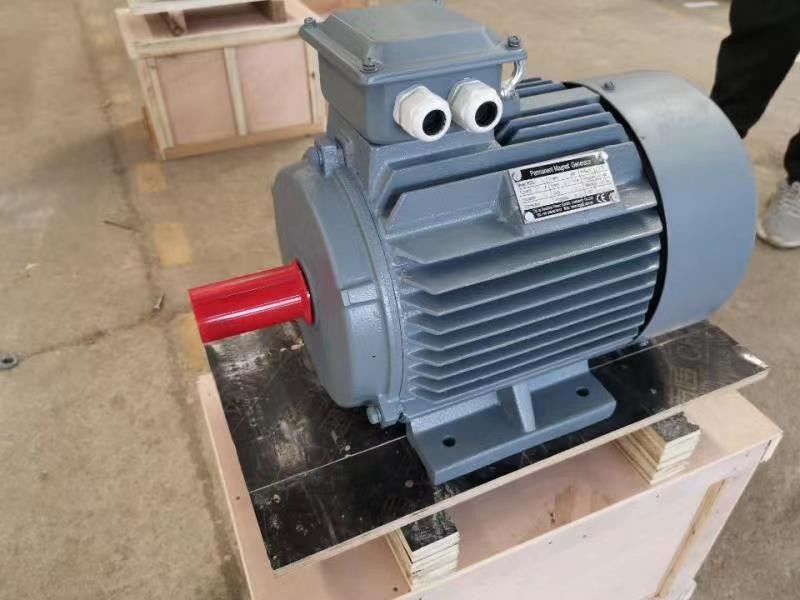

Moteur électrique à un aimant permanent adapté aux besoins du client de 380v 132kw 150kw pour l'extrudeuse en plastique
Quel est le moteur synchrone à un aimant permanent ?
Le MOTEUR SYNCHRONE À UN AIMANT PERMANENT se compose principalement de redresseur, de rotor, de châssis, de couverture avant-arrière, d'incidences, etc. La structure du redresseur est fondamentalement identique que celle des moteurs asynchrones ordinaires, et la principale différence entre le moteur synchrone à un aimant permanent et d'autres genres de moteurs est son rotor.
Le matériel à un aimant permanent avec (magnétique chargé) magnétique prémagnétisé sur la surface ou à l'intérieur de l'aimant permanent du moteur, fournit le champ magnétique nécessaire d'entrefer pour le moteur. Cette structure de rotor peut effectivement réduire le volume de moteur, réduire la perte et améliorer l'efficacité.
Analyse du principe des avantages techniques du moteur à un aimant permanent
Le principe d'un moteur synchrone à un aimant permanent est comme suit : Dans l'enroulement du redresseur du moteur dans le courant triphasé, après passage-dans le courant, il formera un champ magnétique de rotation pour l'enroulement du redresseur du moteur. Puisque le rotor est installé avec l'aimant permanent, le pôle magnétique de l'aimant permanent est fixé, selon le principe des pôles magnétiques de la même phase attirant la répulsion différente, la rotation le champ que magnétique produit dans le redresseur conduira le rotor pour tourner, la vitesse de rotation du rotor est égal à la vitesse du poteau tournant a produit dans le redresseur.
En raison de l'utilisation des aimants permanents de fournir des champs magnétiques, le processus de rotor est mûr, fiable, et flexible dans la taille, et la capacité de conception peut être aussi petite que des dizaines de watts, jusqu'à mégawatts. En même temps, en augmentant ou en diminuant le nombre de paires d'aimants permanents de rotor, il est plus facile de changer le nombre de poteaux du moteur, qui rend la gamme de vitesse des moteurs synchrones à un aimant permanent plus large. Avec les rotors à un aimant permanent multipolaires, la vitesse nominale peut être aussi basse comme chiffre simple, il est difficile réaliser que par les moteurs asynchrones ordinaires.
Particulièrement dans l'environnement d'application de haute puissance à vitesse réduite, le moteur synchrone à un aimant permanent peut être directement conduit par une conception multipolaire à vitesse réduite, comparé à un moteur ordinaire plus le réducteur, les avantages d'un moteur synchrone à un aimant permanent peut être accentué.
Travail du moteur synchrone à un aimant permanent
Le fonctionnement du moteur synchrone à un aimant permanent est très simple, rapide, et efficace une fois comparé aux moteurs conventionnels. Le fonctionnement de PMSM dépend du champ magnétique de rotation du redresseur et du champ magnétique constant du rotor. Les aimants permanents sont utilisés comme rotor pour créer le flux magnétique constant et pour fonctionner et fermer à clef à la vitesse synchrone. Ces types de moteurs sont semblables aux moteurs sans brosse de C.C.
Les groupes de phasor sont constitués en joignant les enroulements du redresseur entre eux. Ces groupes de phasor sont joints ensemble pour former différentes connexions comme une étoile, un delta, et de doubles et monophasúx. Pour réduire des tensions harmoniques, les enroulements devraient être blessés sous peu les uns avec les autres.
Quand l'approvisionnement triphasé à C.A. est indiqué au redresseur, il crée un champ magnétique de rotation et le champ magnétique constant est dû induit à l'aimant permanent du rotor. Ce rotor fonctionne dans le synchronisme avec la vitesse synchrone. Le fonctionnement entier du PMSM dépend de l'entrefer entre le redresseur et le rotor sans la charge.
Si l'entrefer est grand, alors les pertes d'enroulement du moteur seront réduites. Les poteaux de champ créés par l'aimant permanent sont saillants. Les moteurs synchrones à un aimant permanent auto-ne commencent pas des moteurs. Ainsi, il est nécessaire de commander la fréquence variable du redresseur électroniquement.
Quelles applications utilisent des moteurs de PMSM ?
Les industries qui utilisent des moteurs de PMSM incluent métallurgique, en céramique, en caoutchouc, le pétrole, des textiles, et beaucoup d'autres. Des moteurs de PMSM peuvent être conçus pour fonctionner à la vitesse synchrone à partir d'un approvisionnement en tension et fréquence aussi bien qu'applications constantes de l'entraînement à vitesse variable (VSD). En raison des densités de rendement élevé et de puissance et de couple, ils sont généralement un choix supérieur dans des applications élevées de couple telles que des mélangeurs, des broyeurs, des pompes, des fans, des ventilateurs, des convoyeurs, et des applications industrielles où traditionnellement des moteurs à induction sont trouvés.
Moteurs synchrones à un aimant permanent avec les aimants internes : Rendement énergétique maximum
Le moteur synchrone à un aimant permanent avec les aimants internes (IPMSM) est le moteur idéal pour des applications de traction où le couple maximum ne se produit pas à la vitesse maximale. Ce type de moteur est employé dans les applications qui exigent la capacité élevée de dynamique et de surcharge. Et c'est également le choix parfait si vous voulez actionner des fans ou des pompes dans la gamme IE4 et IE5. Les coûts d'achat élevés sont habituellement récupérés par des économies d'énergie au cours du temps d'exécution, à condition que vous l'actionniez avec la bonne commande variable de fréquence.
Nos commandes variables moteur-montées de fréquence emploient une stratégie intégrée de contrôle basée sur MTPA (couple maximum par ampère). Ceci te permet d'actionner vos moteurs synchrones à un aimant permanent avec le rendement énergétique maximum. La surcharge de 200 %, l'excellent couple commençant, et la gamme prolongée de contrôle de vitesse te permettent également d'exploiter entièrement l'estimation de moteur. Pour la récupération rapide des coûts et des procédés les plus efficaces de contrôle.
Moteurs synchrones à un aimant permanent avec les aimants externes pour des applications servo classiques
Les moteurs synchrones à un aimant permanent avec les aimants externes (SPMSM) sont les moteurs idéaux quand vous avez besoin de surcharges élevées et d'accélération rapide, par exemple dans des applications servo classiques. La conception ovale également a comme conséquence l'inertie de la faible masse et peut être de façon optimale installée. Cependant, un inconvénient du système SPMSM se composant et de commande variable de fréquence est les coûts liés à lui, en tant que technologie chère de prise et les encodeurs de haute qualité sont employés souvent.
Avantages des moteurs à un aimant permanent de terres rares
Rendement élevé : La courbe d'efficacité du moteur asynchrone tombe généralement plus rapidement au-dessous de 60% de la charge évaluée, et l'efficacité est très basse à la charge légère. La courbe d'efficacité du moteur à un aimant permanent de terre rare est haute et plate, et elle est dans le secteur à haute efficacité à 20%~120% de la charge évaluée.
Facteur de puissance élevée : La valeur mesurée du facteur de puissance du moteur synchrone d'aimant permanent de terre rare est proche de la valeur limite de 1,0. La courbe de facteur de puissance est aussi haute et plate que la courbe d'efficacité. Le facteur de puissance est haut. La compensation électrique réactive de basse tension n'est pas exigée et la capacité de système de distribution d'énergie est entièrement utilisée.
Le courant de redresseur est petit : Le rotor n'a aucun courant d'excitation, la puissance réactive est réduite, et le courant de redresseur est sensiblement réduit. Comparé au moteur asynchrone de la même capacité, la valeur courante de redresseur peut être réduite de 30% à 50%. En même temps, parce que le courant de redresseur est considérablement réduit, la hausse de la température de moteur est réduite, et la vie de rapport de graisse et de rapport sont prolongées.
Couple élevé de -de-étape et couple de parking : Les moteurs synchrones d'aimant permanent de terre rare ont un couple plus élevé de -de-étape et le couple de parking, qui fait le moteur ont une capacité de charge plus élevée et peuvent être sans à-coup tirés dans la synchronisation.
Inconvénients des moteurs à un aimant permanent de terres rares
Coût élevé : Comparé au moteur asynchrone des mêmes spécifications, l'entrefer entre le redresseur et le rotor est plus petit, et l'exactitude de traitement de chaque composant est haute ; la structure de rotor est plus compliquée et le prix du matériel en acier magnétique de terre rare est élevé ; donc, le coût de fabrication de moteur est haut, qui est commun pour les moteurs asynchrones environ 2 fois.
Grand impact au début de toute puissance : En commençant à la pleine pression, la vitesse synchrone peut être dessinée dans une courte durée même. Le choc mécanique est grand. Le courant commençant est plus de 10 fois le courant évalué. L'impact sur le système d'alimentation d'énergie est grand, exigeant une grande capacité du système d'alimentation d'énergie.
Il est facile démagnétiser l'acier de terres rares d'aimant : Quand le matériel à un aimant permanent est soumis à la vibration, haute température, et surcharge actuel, sa perméabilité magnétique peut diminuer, ou le phénomène de démagnétisation se produit, qui réduit la représentation du moteur à un aimant permanent.
PMSM Surface-monté
Dans cette construction, l'aimant est monté sur la surface du rotor. Il approprié aux applications ultra-rapides, car il n'est pas robuste. Il fournit un entrefer uniforme parce que la perméabilité de l'aimant permanent et de l'entrefer est identique. Aucun couple de réticence, hauts représentation dynamique, et approprié aux dispositifs ultra-rapides comme des commandes de robotique et d'outil.
PMSM enterré ou PMSM intérieur
Dans ce type de construction, l'aimant permanent est enfoncé dans le rotor suivant les indications de la figure ci-dessous. Il convient aux applications ultra-rapides et devient robuste. Le couple de réticence est dû au saliency du moteur.
