Détails de produit
Place of Origin: China
Nom de marque: ENN
Certification: CE
Model Number: PMM
Conditions de paiement et d'expédition
Minimum Order Quantity: 1
Catégorie de protection: |
IP54, IP55, IP68 |
Nom du produit: |
Moteur de PMAC |
Chaîne de puissance: |
15 à 3000 kW |
Contrôle de position: |
Boucle fermée |
Installation: |
IMB3 IMB5 IMB35 |
Température de fonctionnement: |
-15°C à +40°C |
Méthode de refroidissement: |
Refroidissement à l'air, de refroidissement par liquide |
Mode de travail: |
S1 |
Catégorie de protection: |
IP54, IP55, IP68 |
Nom du produit: |
Moteur de PMAC |
Chaîne de puissance: |
15 à 3000 kW |
Contrôle de position: |
Boucle fermée |
Installation: |
IMB3 IMB5 IMB35 |
Température de fonctionnement: |
-15°C à +40°C |
Méthode de refroidissement: |
Refroidissement à l'air, de refroidissement par liquide |
Mode de travail: |
S1 |

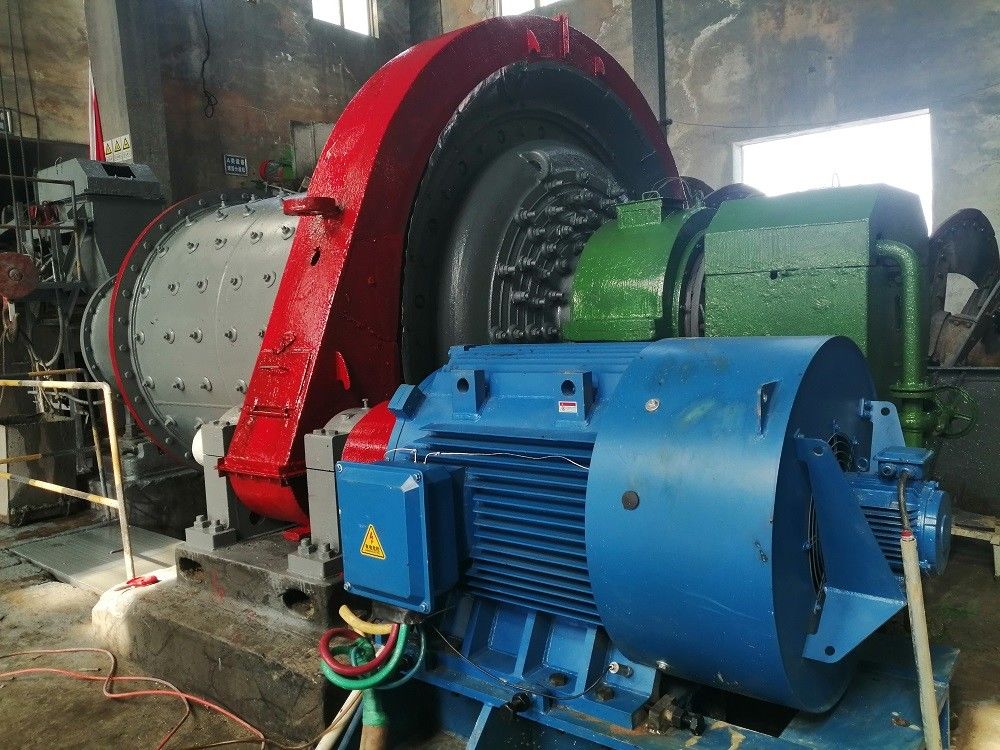

Moteur PMAC NdFeB à terres rares avec grade de protection IP55
Qu'est-ce que le moteur synchrone à aimant permanent?
Le moteur synchrone à aimants permanents (PMSM) est un type de moteur électrique qui fonctionne à l'aide d'aimants permanents intégrés dans son rotor.Il est également parfois appelé moteur à courant alternatif sans balai ou moteur à aimant permanent synchrone.
Dans un PMSM, le stator (la partie stationnaire du moteur) contient une série de bobines qui sont alimentées en séquence pour créer un champ magnétique tournant.Le rotor (la partie tournante du moteur) contient une série d'aimants permanents disposés pour produire un champ magnétique qui interagit avec le champ magnétique produit par le stator.
Comme les deux champs magnétiques interagissent, le rotor tourne, produisant de l'énergie mécanique qui peut être utilisée pour alimenter des machines ou d'autres appareils.champ magnétique constant, les PMSM sont très efficaces et nécessitent moins d'énergie pour fonctionner que les autres types de moteurs électriques.
Les PMSM sont utilisés dans une grande variété d'applications, y compris les véhicules électriques, les machines industrielles et les appareils ménagers.et un contrôle précis, ce qui en fait un choix populaire pour de nombreux types de systèmes.
Moteur synchrone à aimant permanent:
Le fonctionnement du moteur synchrone à aimant permanent est très simple, rapide et efficace par rapport aux moteurs conventionnels.Le fonctionnement du PMSM dépend du champ magnétique tournant du stator et du champ magnétique constant du rotorLes aimants permanents sont utilisés comme rotor pour créer un flux magnétique constant, et fonctionner et verrouiller à une vitesse synchrone.
Les groupes de phasors sont formés en joignant les enroulements du stator les uns aux autres.et double et simple phasesPour réduire les tensions harmoniques, les enroulements doivent être enroulés de manière courte.
Lorsque l'alimentation en courant alternatif en 3 phases est donnée au stator, il crée un champ magnétique tournant et le champ magnétique constant est induit en raison de l'aimant permanent du rotor.Ce rotor fonctionne en synchronisme avec la vitesse synchroneL'ensemble du fonctionnement du PMSM dépend de l'écart d'air entre le stator et le rotor sans charge.
Si l'écart d'air est grand, les pertes de vent du moteur seront réduites.Les moteurs synchrones à aimants permanents ne sont pas des moteurs à démarrage automatiqueIl est donc nécessaire de contrôler la fréquence variable du stator électroniquement.
Différences entre moteur à aimants permanents et moteur asynchrone
01. Structure du rotor
Moteur asynchrone: le rotor est constitué d'un noyau en fer et d'un enroulement, principalement des rotors à cage d'écureuil et des rotors enroulés.Le champ magnétique de la barre d'aluminium couper le stator entraîne le rotor.
Moteur PMSM: les aimants permanents sont intégrés dans les pôles magnétiques du rotor,et sont entraînés à tourner par le champ magnétique en rotation généré dans le stator selon le principe des pôles magnétiques de la même phase attirant des répulsions différentes.
02. Efficacité
Les moteurs asynchrones: doivent absorber le courant de l'excitation du réseau, ce qui entraîne une certaine quantité de perte d'énergie, un courant réactif du moteur et un faible facteur de puissance.
Moteur PMSM: le champ magnétique est fourni par des aimants permanents, le rotor n'a pas besoin de courant excitant et l'efficacité du moteur est améliorée.
03. Volume et poids
L'utilisation de matériaux à aimants permanents de haute performance rend le champ magnétique de l'écart d'air des moteurs synchrones à aimants permanents plus grand que celui des moteurs asynchrones.La taille et le poids sont réduits par rapport aux moteurs asynchronesIl sera d'une ou deux dimensions de cadre inférieures à celles des moteurs asynchrones.
04Le courant de démarrage du moteur
moteur asynchrone: il est directement démarré par électricité à fréquence de puissance, et le courant de démarrage est élevé, pouvant atteindre 5 à 7 fois le courant nominal,Ce qui a un grand impact sur le réseau électrique en un instant.Le courant de démarrage élevé provoque une diminution de la tension de résistance à la fuite de l'enroulement du stator, et le couple de démarrage est faible, de sorte qu'un démarrage lourd ne peut être réalisé.Même si l'onduleur est utilisé, il ne peut démarrer que dans la plage de courant de sortie nominale.
Moteur PMSM: Il est entraîné par un contrôleur dédié, qui ne répond pas aux exigences de puissance nominale du réducteur.le courant est augmenté progressivement en fonction de la charge, et le couple de départ est grand.
05Facteur de puissance
Les moteurs asynchrones ont un faible facteur de puissance, ils doivent absorber une grande quantité de courant réactif du réseau électrique,le courant de démarrage élevé des moteurs asynchrones aura un impact à court terme sur le réseau électrique, et une utilisation à long terme causera certains dommages aux équipements du réseau électrique et aux transformateurs.Il est nécessaire d'ajouter des unités de compensation de puissance et d'effectuer une compensation de puissance réactive afin d'assurer la qualité du réseau électrique et d'augmenter le coût d'utilisation des équipements..
Il n'y a pas de courant induit dans le rotor du moteur synchrone à aimant permanent et le facteur de puissance du moteur est élevé,qui améliore le facteur de qualité du réseau électrique et élimine la nécessité d'installer un compensateur.
06- Maintenance
La structure moteur + réducteur asynchrone générera des vibrations, de la chaleur, un taux de défaillance élevé, une consommation de lubrifiant élevée et un coût d'entretien manuel élevé; cela causera certaines pertes de temps d'arrêt.
Le moteur synchrone à aimants permanents à trois phases entraîne directement l'équipement, car le réducteur est éliminé, la vitesse de sortie du moteur est faible, le bruit mécanique est faible.Les vibrations mécaniques sont faibles.L'ensemble du système de propulsion est pratiquement sans entretien.
Applications:
Les moteurs synchrones à aimants permanents (PMSM) sont un type de moteur électrique qui a gagné en popularité ces dernières années en raison de leur haute efficacité et fiabilité.Ils sont couramment utilisés dans divers équipements industriels, y compris les pompes, ventilateurs, compresseurs et convoyeurs.
L'un des principaux avantages des PMSM est leur efficacité élevée: ils ont une densité de puissance plus élevée que les autres types de moteurs, ce qui signifie qu'ils peuvent fournir la même quantité de puissance dans un package plus petit.Cela les rend idéales pour une utilisation dans les équipements où l'espace est limitéEn outre, les PMSM ont un coût d'exploitation inférieur à celui des autres types de moteurs, car ils nécessitent moins de puissance pour fonctionner.
Un autre avantage des PMSM est leur fiabilité, leur conception simple, leur entretien facile et leur longue durée de vie.Ce qui signifie qu'ils nécessitent moins d'entretien au fil du temps..
Les PMSM sont également très polyvalents et peuvent être utilisés dans un large éventail d'applications industrielles.pompes, où ils peuvent fournir un flux constant d'eau ou d'autres fluides.les ventilateursEn outre, les PMSM sont utilisés dans lesappareils de traitement des gaz, où ils peuvent fournir un flux constant d'air ou de gaz.
Enfin, les PMSM sont utilisés dans les convoyeurs, où ils peuvent assurer un flux constant de matériaux.les mélangeurs, les agitateurs et les extrudeurs.
En conclusion, les PMSM sont un type de moteur électrique polyvalent et fiable qui peut être utilisé dans une variété d'équipements industriels.ce qui en fait un choix idéal pour de nombreuses applications industrielles.
