Détails de produit
Lieu d'origine: La Chine
Nom de marque: ENNENG
Certification: CE,UL
Numéro de modèle: PMM
Conditions de paiement et d'expédition
Quantité de commande min: 1 ensemble
Prix: USD 500-5000/set
Détails d'emballage: emballage navigable
Délai de livraison: 15-120 jours
Conditions de paiement: L/C, T/T
Capacité d'approvisionnement: 20000 ensembles/année
Nom: |
C.A. industriel PMSM de 3 phases |
Actuel: |
C.A. |
Matériel: |
Terre rare NdFeB |
Chaîne de puissance: |
5.5-3000kw |
Installation: |
IMB3 IMB5 IMB35 |
Phase: |
phase 3 |
Tension: |
380v, 660v, 1140v, 3300v, 6kv, 10kv |
Logement: |
Fonte |
Catégorie de protection: |
IP54 (IP23 personnalisable) |
Manière de refroidissement: |
IC411 ou IC416 |
Nom: |
C.A. industriel PMSM de 3 phases |
Actuel: |
C.A. |
Matériel: |
Terre rare NdFeB |
Chaîne de puissance: |
5.5-3000kw |
Installation: |
IMB3 IMB5 IMB35 |
Phase: |
phase 3 |
Tension: |
380v, 660v, 1140v, 3300v, 6kv, 10kv |
Logement: |
Fonte |
Catégorie de protection: |
IP54 (IP23 personnalisable) |
Manière de refroidissement: |
IC411 ou IC416 |

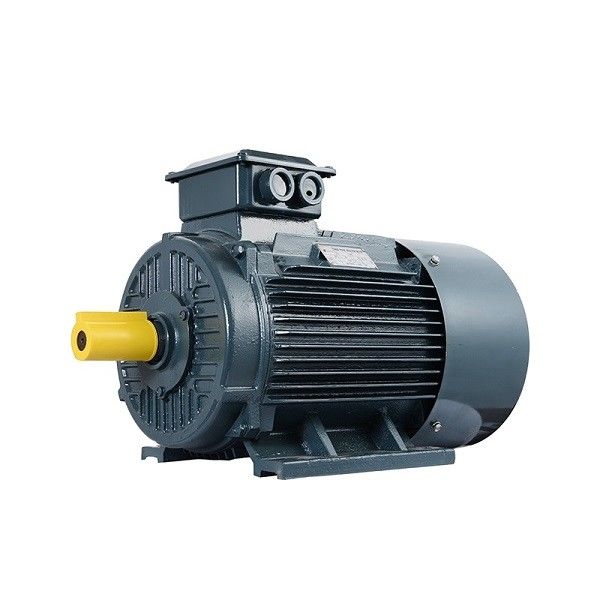

Moteur électrique à un aimant permanent triphasé industriel très utilisé à C.A.
Quel est le moteur synchrone à un aimant permanent ?
Le MOTEUR SYNCHRONE À UN AIMANT PERMANENT se compose principalement de redresseur, de rotor, de châssis, de couverture avant-arrière, d'incidences, etc. La structure du redresseur est fondamentalement identique que celle des moteurs asynchrones ordinaires, et la principale différence entre le moteur synchrone à un aimant permanent et d'autres genres de moteurs est son rotor.
Le matériel à un aimant permanent avec (magnétique chargé) magnétique prémagnétisé sur la surface ou à l'intérieur de l'aimant permanent du moteur, fournit le champ magnétique nécessaire d'entrefer pour le moteur. Cette structure de rotor peut effectivement réduire le volume de moteur, réduire la perte et améliorer l'efficacité.
Analyse du principe des avantages techniques du moteur à un aimant permanent
Le principe d'un moteur synchrone à un aimant permanent est comme suit : Dans l'enroulement du redresseur du moteur dans le courant triphasé, après passage-dans le courant, il formera un champ magnétique de rotation pour l'enroulement du redresseur du moteur. Puisque le rotor est installé avec l'aimant permanent, le pôle magnétique de l'aimant permanent est fixé, selon le principe des pôles magnétiques de la même phase attirant la répulsion différente, la rotation le champ que magnétique produit dans le redresseur conduira le rotor pour tourner, la vitesse de rotation du rotor est égal à la vitesse du poteau tournant a produit dans le redresseur.
En raison de l'utilisation des aimants permanents de fournir des champs magnétiques, le processus de rotor est mûr, fiable, et flexible dans la taille, et la capacité de conception peut être aussi petite que des dizaines de watts, jusqu'à mégawatts. En même temps, en augmentant ou en diminuant le nombre de paires d'aimants permanents de rotor, il est plus facile de changer le nombre de poteaux du moteur, qui rend la gamme de vitesse des moteurs synchrones à un aimant permanent plus large. Avec les rotors à un aimant permanent multipolaires, la vitesse nominale peut être aussi basse comme chiffre simple, il est difficile réaliser que par les moteurs asynchrones ordinaires.
Particulièrement dans l'environnement d'application de haute puissance à vitesse réduite, le moteur synchrone à un aimant permanent peut être directement conduit par une conception multipolaire à vitesse réduite, comparé à un moteur ordinaire plus le réducteur, les avantages d'un moteur synchrone à un aimant permanent peut être accentué.
Application :
Des moteurs synchrones à un aimant permanent peuvent être combinés avec des convertisseurs de fréquence pour former le meilleur système de contrôle de vitesse sans étape de boucle ouverte, qui a été très utilisé pour l'équipement de transmission de contrôle de vitesse dans la fibre pétrochimique et chimique, le textile, les machines, l'électronique, le verre, le caoutchouc, l'emballage, l'impression, la fabrication de papier, l'impression et la teinture, métallurgie et d'autres industries.
Avantages :
Petit et léger
Dans électromagnétique spécial et la conception structurelle, le rapport de volume-à-poids est réduit de 20%, la longueur de la machine entière est réduite de 10%, et l'à toute vitesse des fentes de redresseur est grimpé jusqu'à 90%.
Fortement intégré
Le moteur et l'inverseur sont fortement intégrés, évitant la connexion externe de circuit entre le moteur et l'inverseur, et améliorant la fiabilité des produits de système.
De rendement optimum
Le matériel à un aimant permanent de terres rares performant, la fente spéciale de redresseur, et la structure de rotor rendent ce moteur efficace jusqu'au niveau IE4.
Concevez en fonction du client
La conception adaptée aux besoins du client et la fabrication, consacrées aux machines spéciales, réduisent des fonctions et des marges superflues de conception et réduire au minimum des coûts.
Bas vibration et bruit
Le moteur est directement conduit, le bruit et la vibration d'équipement sont petits, et l'impact sur l'environnement de travaux de construction est réduit.
Exempt d'entretien
Aucune pièces ultra-rapides de vitesse, aucun besoin de changer le lubrifiant de vitesse régulièrement, et équipement véritablement exempt d'entretien.
Un moteur de P.M. peut être séparé dans deux catégories principales : moteurs à un aimant permanent extérieurs (SPM) et moteurs à un aimant permanent intérieurs (IPM). Ni l'un ni l'autre de type de conception de moteur ne contient des barres de rotor. Les deux types produisent du flux magnétique par les aimants permanents apposés à ou l'intérieur du rotor.
Les moteurs de SPM ont des aimants apposés à l'extérieur de la surface de rotor. En raison de ce support mécanique, leur force mécanique est plus faible que celle des moteurs d'IPM. La force mécanique affaiblie limite la vitesse mécanique sûre maximum du moteur. En outre, ces moteurs montrent le saliency magnétique très limité (≈ Lq de LD). Les valeurs d'inductance ont mesuré sur les terminaux de rotor sont cohérentes indépendamment de la position de rotor. En raison du rapport proche de saliency d'unité, les conceptions de moteur de SPM se fondent de manière significative, sinon complètement, sur le composant magnétique de couple pour produire le couple.
Les moteurs d'IPM ont un aimant permanent incorporé dans le rotor lui-même. À la différence de leurs homologues de SPM, l'emplacement des aimants permanents rend des moteurs d'IPM très mécaniquement sains, et appropriés au fonctionnement à très grande vitesse. Ces moteurs également sont définis par leur rapport magnétique relativement élevé de saliency (Lq > LD). En raison de leur saliency magnétique, un moteur d'IPM a la capacité de produire du couple en tirant profit des composants magnétiques et de réticence de couple du moteur.
