Détails de produit
Lieu d'origine: La Chine
Nom de marque: ENNENG
Certification: CE
Numéro de modèle: Pmg
Conditions de paiement et d'expédition
Quantité de commande min: 1
Prix: USD 1000-5000/set
Détails d'emballage: emballage navigable
Délai de livraison: 15-120 jours
Conditions de paiement: L/C, T/T
Capacité d'approvisionnement: 20000 ensembles/année
Nom: |
Usine à un aimant permanent de générateur |
Type actuel: |
C.A. |
Chaîne de puissance: |
5-2000kw |
Catégorie de protection: |
IP54 IP55 |
Matériel de enroulement: |
100% de cuivre |
Application: |
Turbine de vent, turbine hydraulique |
Installation: |
IMB3 IMB5 IMB35 |
Tension: |
400v |
Fréquence: |
50HZ |
Nom: |
Usine à un aimant permanent de générateur |
Type actuel: |
C.A. |
Chaîne de puissance: |
5-2000kw |
Catégorie de protection: |
IP54 IP55 |
Matériel de enroulement: |
100% de cuivre |
Application: |
Turbine de vent, turbine hydraulique |
Installation: |
IMB3 IMB5 IMB35 |
Tension: |
400v |
Fréquence: |
50HZ |

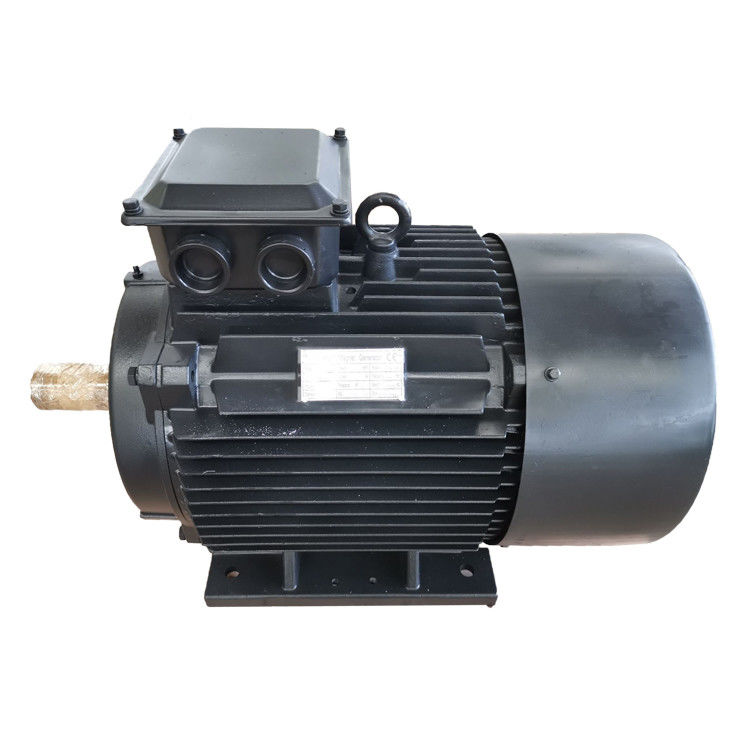

Longue usine à un aimant permanent de générateur d'énergie renouvelable de durée de vie
Dessin de produit
Paramètre technique
| Non. | Paramètre | Unités | Données |
| 1 | De puissance de sortie évalué | Kilowatt | 20 |
| 2 | Vitesse nominale | T/MN | 250 |
| 3 | Tension de sortie évaluée | VCA | 400 |
| 4 | Courant évalué | 29 | |
| 5 | Fréquence | Hertz | 50 |
| 6 | Polonais | 24 | |
| 7 | Efficacité à la vitesse nominale | >93.6% | |
| 8 | Type de enroulement | Y | |
| 9 | Isolation | Classe de H | |
| 10 | Couple évalué | Nanomètre | 825 |
| 11 | Couple de début | Nanomètre | <15 |
| 12 | Hausse de la température | °C | 90 |
| 13 | Incidence | SKF | |
| 14 | Poids | Kilogramme | 340 |
Images détaillées
Un générateur à un aimant permanent (pmg) est un générateur électrique qui utilise des aimants permanents pour créer un champ magnétique. Le champ magnétique est employé pour induire une tension dans une bobine du fil qui est relié au générateur. Cette tension est alors employée pour actionner les dispositifs électriques ou pour stocker l'énergie dans des batteries.
La structure
La conception d'un pmg est relativement simple. Elle se compose d'un rotor, d'un redresseur, et des aimants permanents. Le rotor est un axe de rotation qui contient des aimants permanents. Le redresseur est un composant stationnaire qui entoure le rotor et contient les bobines du fil. Quand le rotor tourne, le champ magnétique créé par les coupes d'aimants permanents à travers les bobines du fil dans le redresseur, induisant une tension.
Principe de fonctionnement
Le générateur à un aimant permanent emploie le principe de l'induction électromagnétique parce que que le fil coupe la ligne de champ magnétique pour induire un potentiel électrique et convertit l'énergie mécanique du moteur en sortie d'énergie électrique. Il se compose de deux parts, du redresseur, et du rotor. Le redresseur est l'armature qui produit de l'électricité et le rotor est le pôle magnétique. Le redresseur se compose de noyau de fer d'armature, d'enroulement, de base de machine, et de couvercle d'embout triphasés uniformément déchargés.
Le rotor est habituellement un type caché de poteau, qui se compose d'enroulement d'excitation, de noyau de fer et d'axe, anneau de garde, anneau central, et ainsi de suite.
L'enroulement d'excitation du rotor est alimenté avec le C.C actuel pour produire d'un champ magnétique près de la distribution sinusoïdale (a appelé le rotor champ magnétique), et son flux efficace d'excitation intersecte avec l'enroulement d'armature stationnaire. Quand le rotor tourne, le champ magnétique du rotor tourne ainsi que lui. Chaque fois qu'une révolution est faite, les lignes magnétiques de la coupe de force chaque enroulement de phase du redresseur dans l'ordre, et un potentiel triphasé à C.A. est induites dans l'enroulement triphasé de redresseur.
Quand le générateur de P.M. fonctionne avec une charge symétrique, le courant triphasé d'armature synthétise pour produire d'un champ magnétique de rotation avec la vitesse synchrone. Les gisements de redresseur et de rotor agissent l'un sur l'autre pour produire du couple de freinage. L'entrée mécanique de couple de la turbine surmonte le couple et les travaux de freinage.
Caractéristiques
①Le générateur a beaucoup de poteaux, qui améliorent la fréquence et l'efficacité, sauvant le coût de redresseurs et d'inverseurs.
②L'analyse par éléments finis est employée en concevant le générateur, structure compacte. Le bas couple de démarrage, résout le problème du petit démarrage de vent, améliorant l'utilisation d'énergie éolienne.
③Omettez l'increaser de vitesse, améliorez la fiabilité et l'efficacité du générateur, et abaissez la quantité d'entretien.
④Isolation de classe de H, imprégnation de pression de vide.
⑤Ayez beaucoup de structures telles que l'axe vertical, l'axe horizontal, le rotor interne, le rotor externe, et le type de plat.
⑥Les rotors forts, le générateur ont pu réaliser la grande vitesse.
⑦Densité d'énergie de petite taille, légère, haute, appropriée aux situations spéciales.
⑧Courez l'efficacité dans tout la gamme de vitesse entière, rendement élevé.
⑨Employez la fiabilité d'incidences, exempte d'entretien, et élevée huile-contenue ultra-rapide importée.
Un des avantages de PMGs est qu'ils n'exigent pas d'une source d'alimentation externe de produire de l'électricité. Ceci les rend idéaux pour des applications de -grille où une source fiable d'électricité est nécessaire. En outre, PMGs sont relativement bas-entretien comparé à d'autres types de générateurs, car elles n'exigent pas les brosses ou d'autres composants qui portent au fil du temps.
Une autre grande chose au sujet des générateurs à un aimant permanent est que vous n'avez pas besoin de dépenser beaucoup de temps et argent sur des travaux d'entretien. Juste installez-la et attendez en s'attendant à ce que là elle gagne l'argent pour vous !
La classification du générateur à un aimant permanent :
Des générateurs à un aimant permanent (PMGs) peuvent être classifiés basés sur de divers facteurs, tels que le type d'aimant, l'application, le numéro des phases, et la puissance nominale. Voici quelques classifications communes des générateurs à un aimant permanent :
Basé sur en fer à cheval : a. aimant pmg de ferrite : Ces générateurs utilisent les aimants de ferrite, qui sont moins chers et ont une force magnétique inférieure que les aimants de terres rares. b. aimant de terres rares pmg : Ces générateurs utilisent les aimants de néodyme ou de samarium-cobalt, qui sont plus chers mais ont une plus haute résistance magnétique que des aimants de ferrite.
Basé sur l'application : a. turbine de vent pmg : Ces générateurs sont conçus pour l'usage dans des turbines de vent et sont typiquement utilisés dans des applications à petite échelle ou de -grille. b. pmg hydro-électrique : Ces générateurs sont conçus pour l'usage dans des usines d'énergie hydroélectrique et sont typiquement utilisés dans des applications à grande échelle.
Basé sur le numéro des phases : a. pmg monophasé : Ces générateurs ont une phase à sortie unique et sont employés dans des applications de basse puissance. b. pmg triphasé : Ces générateurs ont trois phases de sortie et sont employés dans des applications de haute puissance.
Basé sur la puissance nominale : a. pmg de basse puissance : Ces générateurs ont une puissance nominale de jusqu'à quelques kilowatts et sont employés dans des applications à petite échelle. b. pmg de haute puissance : Ces générateurs ont une puissance nominale de plusieurs mégawatts et sont employés dans des applications à grande échelle, telles que des turbines de vent et des usines d'énergie hydroélectrique.
C'en sont des classifications communes des générateurs à un aimant permanent, mais il peut y avoir d'autres manières de les classifier basés sur des paramètres spécifiques.
Avenir de générateur à un aimant permanent :
Basé sur des tendances actuelles et des avancements en technologie, l'avenir des générateurs à un aimant permanent semble promettant. Ces générateurs deviennent de plus en plus populaires dans diverses industries, y compris le vent et la génération d'hydroélectricité, dus à leur rendement élevé, bas entretien, et sérieux.
Un des avantages significatifs des générateurs à un aimant permanent est leur capacité de développer la puissance à de basses vitesses, les rendant idéales pour l'usage dans des secteurs de bas-vent et des applications à petite échelle. Ils ont également plus de design compact, qui réduit le poids et la taille globaux du générateur, le facilitant pour installer et transporter.
Avec la demande croissante en sources d'énergie renouvelables, les générateurs à un aimant permanent sont susceptibles de jouer un rôle significatif à l'avenir de production énergétique. Comme on s'attend à ce que des avances de technologie, ces générateurs deviennent plus efficaces, rentables, et souples, les rendant appropriées à un choix plus large d'applications.
De façon générale, l'avenir des générateurs à un aimant permanent semble lumineux, et ils sont susceptibles de continuer à être un choix populaire pour la production énergétique renouvelable.
