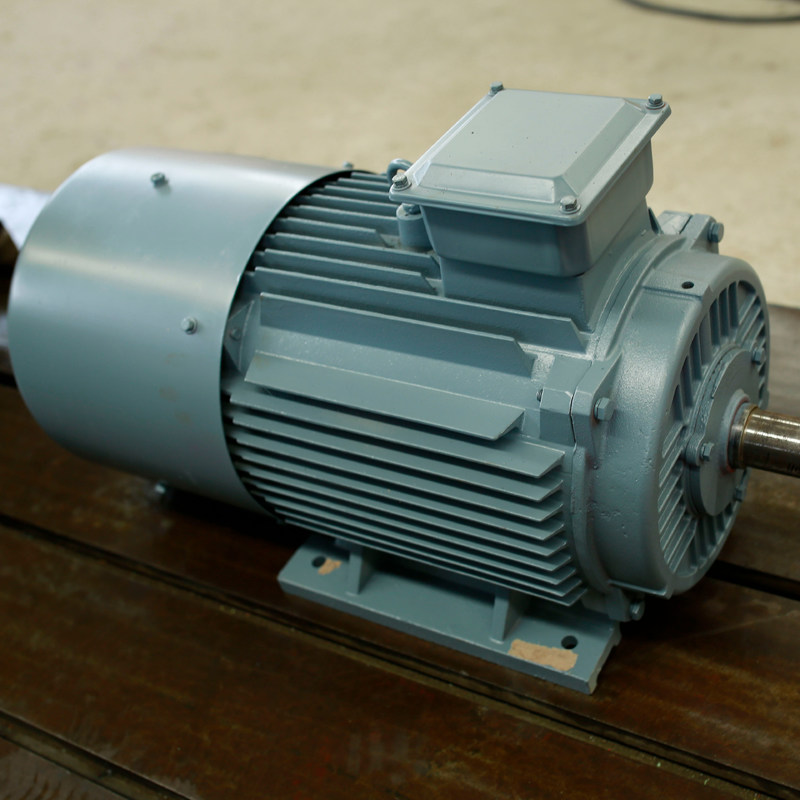

Générateur synchrone refroidi naturel 25kw 500rpm 400V 50Hz d'aimant permanent

générateur synchrone à un aimant permanent de 25kw 500rpm 400V 50Hz

Dessin de produit

Paramètre technique

Images détaillées

Quel est le générateur à un aimant permanent ?

Le générateur à un aimant permanent est un dispositif qui convertit l'énergie mécanique en énergie électrique. Dans ce dispositif, les enroulements de rotor ont été remplacés par des aimants permanents. Des générateurs à un aimant permanent sont utilisés en grande partie dans des applications industrielles comme des turbines et des moteurs pour produire l'énergie électrique commerciale, l'alternateur à un aimant permanent est une source d'énergie alternative et a les avantages multiples qui lui font un grand dispositif pour un grand choix d'applications résidentielles, commerciales, et industrielles.

La structure

Le générateur à un aimant permanent se compose principalement de rotor, de couvercle d'embout, et de redresseur. La structure du redresseur est très semblable à celle d'un alternateur ordinaire. La plus grande différence entre la structure du rotor et l'alternateur est qu'il y a de haute qualité selon la position de l'aimant permanent sur le rotor, le générateur à un aimant permanent est habituellement divisée en structure extérieure de rotor et structure intégrée de rotor.

Principe de fonctionnement

Le générateur à un aimant permanent emploie le principe de l'induction électromagnétique parce que que le fil coupe la ligne de champ magnétique pour induire un potentiel électrique et convertit l'énergie mécanique du moteur en sortie d'énergie électrique. Il se compose de deux parts, du redresseur, et du rotor. Le redresseur est l'armature qui produit de l'électricité et le rotor est le pôle magnétique. Le redresseur se compose de noyau de fer d'armature, d'enroulement, de base de machine, et de couvercle d'embout triphasés uniformément déchargés.

Le rotor est habituellement un type caché de poteau, qui se compose d'enroulement d'excitation, de noyau de fer et d'axe, anneau de garde, anneau central, et ainsi de suite.

L'enroulement d'excitation du rotor est alimenté avec le C.C actuel pour produire d'un champ magnétique près de la distribution sinusoïdale (a appelé le rotor champ magnétique), et son flux efficace d'excitation intersecte avec l'enroulement d'armature stationnaire. Quand le rotor tourne, le champ magnétique du rotor tourne ainsi que lui. Chaque fois qu'une révolution est faite, les lignes magnétiques de la coupe de force chaque enroulement de phase du redresseur dans l'ordre, et un potentiel triphasé à C.A. est induites dans l'enroulement triphasé de redresseur.

Quand le générateur de P.M. fonctionne avec une charge symétrique, le courant triphasé d'armature synthétise pour produire d'un champ magnétique de rotation avec la vitesse synchrone. Les gisements de redresseur et de rotor agissent l'un sur l'autre pour produire du couple de freinage. L'entrée mécanique de couple de la turbine surmonte le couple et les travaux de freinage.

Caractéristiques

①Le générateur a beaucoup de poteaux, qui améliorent la fréquence et l'efficacité, sauvant le coût de redresseurs et d'inverseurs.

②L'analyse par éléments finis est employée en concevant le générateur, structure compacte. Le bas couple de démarrage, résout le problème du petit démarrage de vent, améliorant l'utilisation d'énergie éolienne.

③Omettez l'increaser de vitesse, améliorez la fiabilité et l'efficacité du générateur, et abaissez la quantité d'entretien.

④Isolation de classe de H, imprégnation de pression de vide.

⑤Ayez beaucoup de structures telles que l'axe vertical, l'axe horizontal, le rotor interne, le rotor externe, et le type de plat.

⑥Les rotors forts, le générateur ont pu réaliser la grande vitesse.

⑦Densité d'énergie de petite taille, légère, haute, appropriée aux situations spéciales.

⑧Courez l'efficacité dans tout la gamme de vitesse entière, rendement élevé.

⑨Employez la fiabilité d'incidences, exempte d'entretien, et élevée huile-contenue ultra-rapide importée.

2. Les générateurs variables de vitesse fournissent une solution pour l'industrie hydraulique.

L'efficacité accrue de la technologie variable de vitesse a pu rendre beaucoup plus de petits sites hydrauliques économiquement faisables pour se développer.

Avantages des générateurs à un aimant permanent au-dessus des générateurs d'induction :

1. Un rendement plus élevé : Les générateurs à un aimant permanent (PMGs) sont plus efficaces que les générateurs traditionnels car ils ont moins pièces mobiles et sont conçus pour fonctionner à des vitesses plus élevées. Ceci a comme conséquence l'efficacité de conversion de plus haute énergie, qui traduit à une plus grande puissance de sortie.



2. Des coûts de maintenance plus à prix réduit : PMGs ont besoin de moins d'entretien comparé aux générateurs traditionnels car ils ont moins pièces mobiles. Ceci réduit le besoin de réparations et de remplacements fréquents, menant aux économies significatives.



3. Un temps de démarrage plus rapide : PMGs ont des périodes de démarrage plus rapides comparées aux générateurs traditionnels car elles n'exigent pas d'une source d'alimentation externe de commencer. C'est particulièrement utile dans les situations d'urgence où la puissance doit être reconstituée rapidement.



4. Une plus petite empreinte de pas : PMGs sont généralement plus petit et plus compact comparé aux générateurs traditionnels, les rendant idéaux pour des installations dans les secteurs à l'espace limité.



5. Longévité : PMGs sont fortement durable et peuvent résister à des conditions environnementales dures, les rendant idéales pour l'usage dans des sites éloignés.



6. Des niveaux plus à faible bruit : PMGs produisent moins de bruit comparé aux générateurs traditionnels, les rendant idéaux pour des installations dans les zones urbaines ou les secteurs aux restrictions de bruit.



7. Densité de puissance plus élevée : PMGs ont une densité de puissance plus élevée comparée aux générateurs traditionnels, signifiant ils peut produire plus de puissance dans un plus petit espace. Ceci les rend idéaux pour l'usage dans les centrales à petite échelle.



La technologie à un aimant permanent de générateur a montré le grand potentiel comme source fiable et efficace d'énergie renouvelable. Avec la demande croissante de l'énergie propre, on s'attend à ce que cette technologie continue à se développer dans la popularité et à devenir plus largement adoptée.

Les avancements en science des matériaux et les techniques de fabrication mèneront vraisemblablement au développement des générateurs à un aimant permanent plus puissants et plus efficaces. En plus, l'intégration des technologies numériques telles que des capteurs et les systèmes de contrôle permettront d'améliorer la surveillance et l'optimisation de l'interprétation des générateurs.
