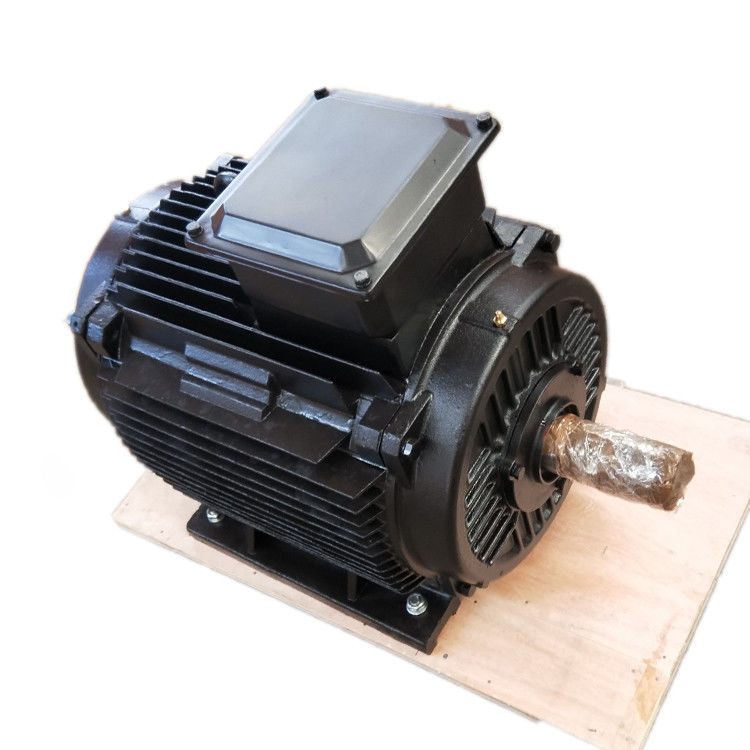

Générateur CA à un aimant permanent à faible bruit 200kw 250rpm 400V 50HZ

Générateur à un aimant permanent à faible bruit d'Enneng 200kw 250rpm 400V 50HZ

Dessin de produit

Paramètre technique

Images détaillées

Quel est le générateur à un aimant permanent ?

Le générateur à un aimant permanent est un dispositif qui convertit l'énergie mécanique en énergie électrique. Dans ce dispositif, les enroulements de rotor ont été remplacés par des aimants permanents. Des générateurs à un aimant permanent sont utilisés en grande partie dans des applications industrielles comme des turbines et des moteurs pour produire l'énergie électrique commerciale, l'alternateur à un aimant permanent est une source d'énergie alternative et a les avantages multiples qui lui font un grand dispositif pour un grand choix d'applications résidentielles, commerciales, et industrielles.

La structure

Le générateur à un aimant permanent se compose principalement de rotor, de couvercle d'embout, et de redresseur. La structure du redresseur est très semblable à celle d'un alternateur ordinaire. La plus grande différence entre la structure du rotor et l'alternateur est qu'il y a de haute qualité selon la position de l'aimant permanent sur le rotor, le générateur à un aimant permanent est habituellement divisée en structure extérieure de rotor et structure intégrée de rotor.

Principe de fonctionnement

Le générateur à un aimant permanent emploie le principe de l'induction électromagnétique parce que que le fil coupe la ligne de champ magnétique pour induire un potentiel électrique et convertit l'énergie mécanique du moteur en sortie d'énergie électrique. Il se compose de deux parts, du redresseur, et du rotor. Le redresseur est l'armature qui produit de l'électricité et le rotor est le pôle magnétique. Le redresseur se compose de noyau de fer d'armature, d'enroulement, de base de machine, et de couvercle d'embout triphasés uniformément déchargés.

Le rotor est habituellement un type caché de poteau, qui se compose d'enroulement d'excitation, de noyau de fer et d'axe, anneau de garde, anneau central, et ainsi de suite.

L'enroulement d'excitation du rotor est alimenté avec le C.C actuel pour produire d'un champ magnétique près de la distribution sinusoïdale (a appelé le rotor champ magnétique), et son flux efficace d'excitation intersecte avec l'enroulement d'armature stationnaire. Quand le rotor tourne, le champ magnétique du rotor tourne ainsi que lui. Chaque fois qu'une révolution est faite, les lignes magnétiques de la coupe de force chaque enroulement de phase du redresseur dans l'ordre, et un potentiel triphasé à C.A. est induites dans l'enroulement triphasé de redresseur.

Quand le générateur de P.M. fonctionne avec une charge symétrique, le courant triphasé d'armature synthétise pour produire d'un champ magnétique de rotation avec la vitesse synchrone. Les gisements de redresseur et de rotor agissent l'un sur l'autre pour produire du couple de freinage. L'entrée mécanique de couple de la turbine surmonte le couple et les travaux de freinage.

Caractéristiques et avantages de générateur de turbine à un aimant permanent de vent :

1. Le rotor à un aimant permanent de générateur n'adopte l'acier à un aimant permanent de terre rare, aucune excitation externe, aucun balai de charbon, aucune étincelle, aucun enroulement d'excitation, haute résistance de rotor de moteur, aucune boîte de contrôle d'excitation, efficacité élevée de générateur, structure compacte, et fiabilité élevée. Le rapport de volume-à-poids du générateur électrique d'excitation avec les mêmes paramètres est réduit de 30%, qui réduit le coût de construction.

2. Le générateur peut réaliser la vitesse bas-évaluée, éliminant le besoin de poulies de boîte de vitesse, etc. La turbine hydraulique conduit directement le générateur pour améliorer l'efficacité de système. Le générateur peut produire une fréquence de puissance de 50HZ à vitesse réduite. Avec l'inverseur relié à une grille, la turbine peut être libérée. Pendant la saison sèche, le groupe électrogène fonctionne à une puissance à vitesse réduite et d'approvisionnements à la grille par l'inverseur ; pendant la saison des pluies d'été, la turbine peut manger plus d'eau, et le groupe électrogène fonctionne à la grande vitesse, qui peut produire de plus d'électricité. Le générateur fonctionne efficacement dans toute la gamme de vitesse.

3. Niveau de protection : IP54, pour empêcher l'eau, boue, et poussière d'écrire l'intérieur du moteur, et a une longue durée de vie. Il est particulièrement approprié aux besoins de champ. Il est très utilisé dans l'énergie éolienne, l'hydroélectricité, la puissance d'océan, et d'autres nouvelles occasions de production d'électricité d'énergie.

4. Le moteur est à refroidissement par air ou à refroidissement par eau, et la température est basse. Le moteur adopte les incidences contenant de l'huile importées, qui est fiabilité exempte d'entretien et élevée, et a une longue durée de vie. La tension de moteur, vitesse, puissance, et d'autres paramètres peuvent être changés selon les besoins, et le générateur peut être transformé en horizontal ou vertical type. Il peut employer l'extension d'axe de cannelure, la double extension d'axe, la sortie d'arrêt d'embout avant, etc., et peut être traité avec trois préventions. Les turbines de vent à un aimant permanent sont un matériel électrique qui convertit l'énergie éolienne en travail mécanique, qui conduit le rotor pour tourner, et produisent finalement le courant alternatif. Les turbines de vent se composent généralement des turbines de vent, générateurs (dispositifs y compris), régulateurs de direction (ailerons de queue), tours, vitesse-limitant des mécanismes, et des dispositifs de stockage de l'énergie. Le principe de travail de la turbine de vent est relativement simple. La roue de vent tourne sous l'action du vent. Elle convertit l'énergie cinétique du vent en énergie mécanique de l'axe de roue de vent. Le générateur tourne et produit de l'électricité sous la commande de l'axe de roue de vent.

2. Les générateurs variables de vitesse fournissent une solution pour l'industrie hydraulique.

L'efficacité accrue de la technologie variable de vitesse a pu rendre beaucoup plus de petits sites hydrauliques économiquement faisables pour se développer.

Avantages des générateurs à un aimant permanent au-dessus des générateurs d'induction :

1. Source d'énergie libre

Les générateurs à un aimant permanent produisent l'électricité utilisant leur propre magnétisme. Ainsi, vous n'avez pas besoin de payer les factures électriques élevées, et un budget important est sauvé. En outre, ces dispositifs n'ont besoin d'aucune autre ressource, qui est tout à fait favorable à l'environnement.



2. Puissance de sortie fiable

Les générateurs à un aimant permanent n'ont besoin d'aucun environnement de fonctionnement spécial. Par conséquent, ils peuvent offrir la représentation fiable comparée aux moteurs de turbine de vent. En plus, les générateurs à un aimant permanent ne souffrent pas de la déperdition d'énergie, alors que les générateurs d'induction perdent typiquement 20-30% d'énergie. En plus, il n'y a aucune température se lève dans les machines magnétiques, ainsi la vie des incidences peut être prolongé.



3. Bas honoraires d'entretien

En raison des caractéristiques mentionnées ci-dessus, vous n'avez pas besoin de dépenser un bon nombre d'argent et de temps en entretien des générateurs à un aimant permanent. Et ils n'ont pas des bagues coulissantes et des brosses, qui sont censées être vérifiées à intervalles réguliers.



4. Compatibilité

Des générateurs à un aimant permanent peuvent être utilisés avec des turbines et des turbines hydrauliques.
