Détails de produit
Lieu d'origine: La Chine
Nom de marque: ENNENG
Certification: CE
Numéro de modèle: Pmg
Conditions de paiement et d'expédition
Quantité de commande min: 1
Prix: USD 1000-5000/set
Détails d'emballage: emballage navigable
Délai de livraison: 15-120 jours
Conditions de paiement: L/C, T/T
Capacité d'approvisionnement: 20000 ensembles/année
Nom: |
Turbine de vent de générateur de P.M. |
Type actuel: |
C.A. |
Chaîne de puissance: |
5-2000kw |
Catégorie de protection: |
IP54 IP55 |
Rapport de la marque: |
SKF |
Méthode de refroidissement: |
Naturel refroidi |
Matériel de enroulement: |
100% de cuivre |
Tension évaluée: |
400v |
Application: |
Turbine de vent, turbine hydraulique |
Installation: |
IMB3 IMB5 IMB35 |
Nom: |
Turbine de vent de générateur de P.M. |
Type actuel: |
C.A. |
Chaîne de puissance: |
5-2000kw |
Catégorie de protection: |
IP54 IP55 |
Rapport de la marque: |
SKF |
Méthode de refroidissement: |
Naturel refroidi |
Matériel de enroulement: |
100% de cuivre |
Tension évaluée: |
400v |
Application: |
Turbine de vent, turbine hydraulique |
Installation: |
IMB3 IMB5 IMB35 |

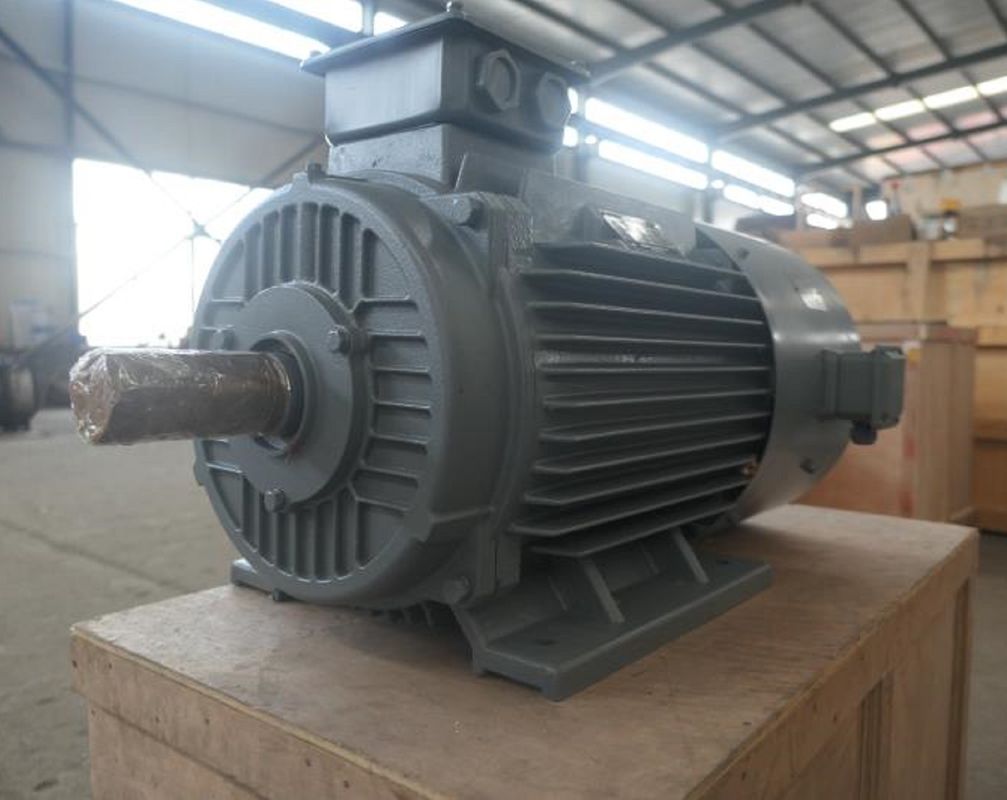

générateur de turbine hydraulique à un aimant permanent de 30kw 500rpm 400V 50Hz pmg
Dessin de produit
Paramètre technique
| Non. | Paramètre | Unités | Données |
| 1 | De puissance de sortie évalué | Kilowatt | 30 |
| 2 | Vitesse nominale | T/MN | 500 |
| 3 | Tension de sortie évaluée | VCA | 400 |
| 4 | Courant évalué | 45 | |
| 5 | Fréquence évaluée | Hertz | 50 |
| 6 | Polonais | 12 | |
| 7 | Efficacité à la vitesse nominale | >94.2% | |
| 8 | Type de enroulement | Y | |
| 9 | Résistance d'isolation | 20 MΩ | |
| 10 | Isolation | Classe de H | |
| 11 | Couple évalué | Nanomètre | 580 |
| 12 | Couple de début | Nanomètre | <10 |
| 13 | Hausse de la température | °C | 90 |
| 14 | La température fonctionnante maximum | °C | 130 |
| 15 | Incidence | SKF | |
| 16 | Poids | Kilogramme | 250 |

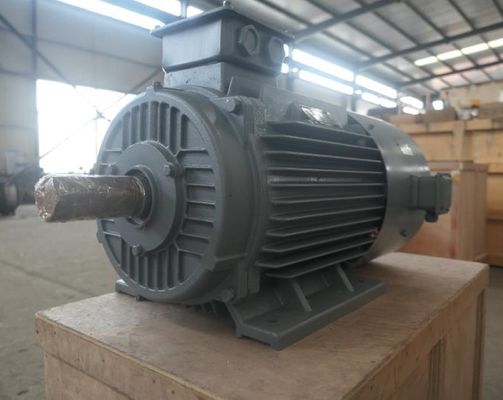

Images détaillées
Le générateur à un aimant permanent est un dispositif qui convertit l'énergie mécanique en énergie électrique. Dans ce dispositif, les enroulements de rotor ont été remplacés par des aimants permanents. Des générateurs à un aimant permanent sont utilisés en grande partie dans des applications industrielles comme des turbines et des moteurs pour produire l'énergie électrique commerciale, l'alternateur à un aimant permanent est une source d'énergie alternative et a les avantages multiples qui lui font un grand dispositif pour un grand choix d'applications résidentielles, commerciales, et industrielles.
La structure
Le générateur à un aimant permanent se compose principalement de rotor, de couvercle d'embout, et de redresseur. La structure du redresseur est très semblable à celle d'un alternateur ordinaire. La plus grande différence entre la structure du rotor et l'alternateur est qu'il y a de haute qualité selon la position de l'aimant permanent sur le rotor, le générateur à un aimant permanent est habituellement divisée en structure extérieure de rotor et structure intégrée de rotor.
Principe de fonctionnement
Le générateur à un aimant permanent emploie le principe de l'induction électromagnétique parce que que le fil coupe la ligne de champ magnétique pour induire un potentiel électrique et convertit l'énergie mécanique du moteur en sortie d'énergie électrique. Il se compose de deux parts, du redresseur, et du rotor. Le redresseur est l'armature qui produit de l'électricité et le rotor est le pôle magnétique. Le redresseur se compose de noyau de fer d'armature, d'enroulement, de base de machine, et de couvercle d'embout triphasés uniformément déchargés.
Le rotor est habituellement un type caché de poteau, qui se compose d'enroulement d'excitation, de noyau de fer et d'axe, anneau de garde, anneau central, et ainsi de suite.
L'enroulement d'excitation du rotor est alimenté avec le C.C actuel pour produire d'un champ magnétique près de la distribution sinusoïdale (a appelé le rotor champ magnétique), et son flux efficace d'excitation intersecte avec l'enroulement d'armature stationnaire. Quand le rotor tourne, le champ magnétique du rotor tourne ainsi que lui. Chaque fois qu'une révolution est faite, les lignes magnétiques de la coupe de force chaque enroulement de phase du redresseur dans l'ordre, et un potentiel triphasé à C.A. est induites dans l'enroulement triphasé de redresseur.
Quand le générateur de P.M. fonctionne avec une charge symétrique, le courant triphasé d'armature synthétise pour produire d'un champ magnétique de rotation avec la vitesse synchrone. Les gisements de redresseur et de rotor agissent l'un sur l'autre pour produire du couple de freinage. L'entrée mécanique de couple de la turbine surmonte le couple et les travaux de freinage.
Caractéristiques
①Le générateur a beaucoup de poteaux, qui améliorent la fréquence et l'efficacité, sauvant le coût de redresseurs et d'inverseurs.
②L'analyse par éléments finis est employée en concevant le générateur, structure compacte. Le bas couple de démarrage, résout le problème du petit démarrage de vent, améliorant l'utilisation d'énergie éolienne.
③Omettez l'increaser de vitesse, améliorez la fiabilité et l'efficacité du générateur, et abaissez la quantité d'entretien.
④Isolation de classe de H, imprégnation de pression de vide.
⑤Ayez beaucoup de structures telles que l'axe vertical, l'axe horizontal, le rotor interne, le rotor externe, et le type de plat.
⑥Les rotors forts, le générateur ont pu réaliser la grande vitesse.
⑦Densité d'énergie de petite taille, légère, haute, appropriée aux situations spéciales.
⑧Courez l'efficacité dans tout la gamme de vitesse entière, rendement élevé.
⑨Employez la fiabilité d'incidences, exempte d'entretien, et élevée huile-contenue ultra-rapide importée.
1. Usines d'énergie hydroélectrique : PMHG est utilisé généralement dans des usines d'énergie hydroélectrique pour produire de l'électricité de l'écoulement de l'eau. Ces générateurs sont très efficaces et produisent un résultat cohérent de courant électrique.
2. Turbines de vent : PMHG est également employé dans des turbines de vent pour convertir l'énergie cinétique du vent en énergie électrique. Ces générateurs sont très efficaces et peuvent produire une importante quantité de puissance même à de basses vitesses du vent.
3. Marine Applications : PMHG est employé dans des applications marines telles que des convertisseurs d'énergie des vagues et des turbines de marée. Ces générateurs peuvent convertir l'énergie cinétique des vagues et des marées en énergie électrique, leur faisant un choix idéal pour des applications marines.
4. Moteurs industriels : PMHG est employé dans divers moteurs industriels tels que des pompes, des compresseurs, et des fans. Ces générateurs peuvent fournir une source cohérente et efficace de puissance, les rendant idéaux pour des applications industrielles.
5. Véhicules électriques : PMHG est également employé dans des véhicules électriques tels que des voitures et des vélos. Ces générateurs peuvent fournir une source fiable et efficace de puissance de conduire le moteur électrique, leur faisant un choix idéal pour des véhicules électriques.
De façon générale, PMHG est une source souple et fiable de courant électrique qui peut être employée dans diverses applications industrielles. Son rendement élevé et à sortie cohérente lui faire un choix idéal pour les industries qui exigent une source fiable et efficace de puissance.
1. Source d'énergie libre
Les générateurs à un aimant permanent produisent l'électricité utilisant leur propre magnétisme. Ainsi, vous n'avez pas besoin de payer les factures électriques élevées, et un budget important est sauvé. En outre, ces dispositifs n'ont besoin d'aucune autre ressource, qui est tout à fait favorable à l'environnement.
2. Puissance de sortie fiable
Les générateurs à un aimant permanent n'ont besoin d'aucun environnement de fonctionnement spécial. Par conséquent, ils peuvent offrir la représentation fiable comparée aux moteurs de turbine de vent. En plus, les générateurs à un aimant permanent ne souffrent pas de la déperdition d'énergie, alors que les générateurs d'induction perdent typiquement 20-30% d'énergie. En plus, il n'y a aucune température se lève dans les machines magnétiques, ainsi la vie des incidences peut être prolongé.
3. Bas honoraires d'entretien
En raison des caractéristiques mentionnées ci-dessus, vous n'avez pas besoin de dépenser un bon nombre d'argent et de temps en entretien des générateurs à un aimant permanent. Et ils n'ont pas des bagues coulissantes et des brosses, qui sont censées être vérifiées à intervalles réguliers.
4. Compatibilité
Des générateurs à un aimant permanent peuvent être utilisés avec des turbines et des turbines hydrauliques.
