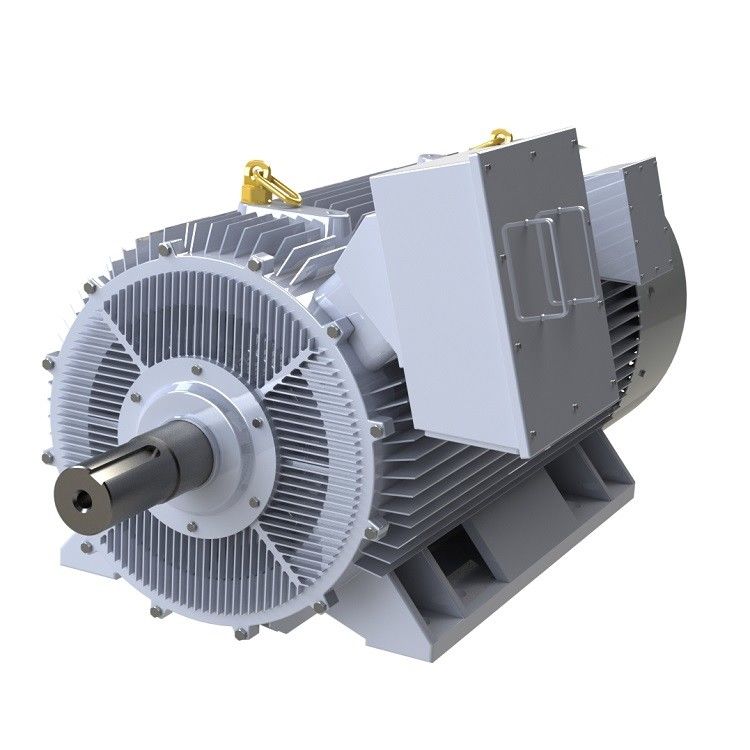

Moteur synchrone de refroidissement naturel d'aimant permanent de PMSM écologique

Différences entre le moteur à un aimant permanent et le moteur asynchrone

01. Structure de rotor

Moteur asynchrone : Le rotor se compose d'un noyau de fer et un enroulement, principalement une écureuil-cage et des rotors bobinés. Un rotor d'écureuil-cage est moulé avec les barres en aluminium. Le champ magnétique de la barre en aluminium coupant le redresseur conduit le rotor.

Moteur de PMSM : Les aimants permanents sont enfoncés dans les pôles magnétiques de rotor, et sont conduits pour tourner par le champ magnétique de rotation produit dans le redresseur selon le principe des pôles magnétiques de la même phase attirant différentes répulsions.

02. Efficacité

Moteurs asynchrones : Devez absorber actuel de l'excitation de grille, ayant pour résultat des déperdition d'énergie, courant réactif de moteur, et facteur de puissance faible.

Moteur de PMSM : Le champ magnétique est fourni par des aimants permanents, le rotor n'a pas besoin de courant excitant, et l'efficacité de moteur est améliorée.

03. Volume et poids

L'utilisation des matériaux à un aimant permanent performants rend l'entrefer le champ magnétique des moteurs synchrones à un aimant permanent plus grand que celui des moteurs asynchrones. La taille et le poids sont réduits comparé aux moteurs asynchrones. Ce sera un ou deux moteurs qu'asynchrones inférieurs de formats de l'image.

04. Moteur commençant le courant

Moteur asynchrone : Il est directement commencé par l'électricité de fréquence de puissance, et le courant commençant est grand, qui peut atteindre 5 à 7 fois le courant évalué, qui a un grand impact sur la grille d'alimentation dans un instant. Le grand courant commençant fait augmenter la chute de tension de résistance de fuite de l'enroulement de redresseur, et le couple commençant est petit commencer tellement résistant ne peut pas être réalisé. Même si l'inverseur est utilisé, il peut seulement commencer dans la marge évaluée de courant de sortie.

Moteur de PMSM : Il est conduit par un contrôleur consacré, qui manque des conditions de sortie évaluée du réducteur. Le courant commençant réel est petit, le courant est graduellement augmenté selon la charge, et le couple commençant est grand.

05. Facteur de puissance

Les moteurs asynchrones ont un facteur de puissance faible, ils doivent absorber un grand nombre de courant réactif de la grille d'alimentation, le grand courant commençant des moteurs asynchrones causera un impact à court terme sur la grille d'alimentation, et l'utilisation à long terme endommagera certain l'équipement et les transformateurs de grille d'alimentation. Il est nécessaire d'ajouter des unités de compensation électrique et d'exécuter la compensation électrique réactive pour assurer la qualité de la grille d'alimentation et pour augmenter le coût d'utilisation d'équipement.

Il n'y a aucun courant induit dans le rotor du moteur synchrone à un aimant permanent, et le facteur de puissance du moteur est haut, qui améliore le facteur de qualité de la grille d'alimentation et élimine la nécessité d'installer un compensateur.

06. Entretien

La structure asynchrone de moteur + de réducteur produira de la vibration, de la chaleur, du taux d'échec élevé, de la grande consommation de lubrifiant, et du coût de maintenance manuel élevé ; elle causera certaines pertes de temps d'arrêt.

Le moteur synchrone à un aimant permanent triphasé conduit l'équipement directement. Puisqu'on élimine le réducteur, la vitesse de sortie de moteur est basse, le bruit mécanique est bas, la vibration mécanique est petite, et le taux d'échec est bas. Le système entier d'entraînement est presque exempt d'entretien.

Application :

Des moteurs synchrones à un aimant permanent peuvent être combinés avec des convertisseurs de fréquence pour former le meilleur système de contrôle de vitesse sans étape de boucle ouverte, qui a été très utilisé pour l'équipement de transmission de contrôle de vitesse dans la fibre pétrochimique et chimique, le textile, les machines, l'électronique, le verre, le caoutchouc, l'emballage, l'impression, la fabrication de papier, l'impression et la teinture, métallurgie et d'autres industries.

Pourquoi choisissez les moteurs à courant alternatif à un aimant permanent ?

Les moteurs à un aimant permanent à C.A. (PMAC) offrent plusieurs avantages par rapport à d'autres types de moteurs, incluant :

Rendement élevé : Les moteurs de PMAC sont dus très efficace à l'absence des pertes d'en cuivre de rotor et réduite enrouler des pertes. Ils peuvent réaliser des efficacités jusqu'à de 97%, ayant pour résultat les économies d'énergie significatives.

Densité de puissance élevée : Les moteurs de PMAC ont une densité de puissance plus élevée comparée à d'autres types de moteur, que les moyens ils peuvent produire plus de puissance par unité de taille et de poids. Ceci les rend idéaux pour des applications où l'espace est limité.

Densité élevée de couple : Les moteurs de PMAC ont une densité élevée de couple, que les moyens ils peuvent produire plus de couple par unité de taille et de poids. Ceci les rend idéaux pour des applications où le couple élevé est exigé.

Entretien réduit : Puisque les moteurs de PMAC n'ont aucune brosse, ils exigent moins d'entretien et ont une plus longue durée de vie que d'autres types de moteur.

Contrôle amélioré : Les moteurs de PMAC ont un meilleur contrôle de vitesse et de couple comparé à d'autres types de moteur, les rendant idéaux pour des applications où le contrôle précis est exigé.

Favorable à l'environnement : Les moteurs de PMAC sont plus favorables à l'environnement que d'autres types de moteur puisqu'ils emploient les métaux de terre rare, qui sont plus faciles de réutiliser et produire moins de déchets comparés à d'autres types de moteur.

De façon générale, les avantages des moteurs de PMAC leur faire un excellent choix pour un large éventail d'applications, y compris les véhicules électriques, l'outillage industriel, et les systèmes énergétiques renouvelables.

Comment empêcher la démagnétisation des moteurs à un aimant permanent ?

01. Sélection correcte de puissance à un aimant permanent de moteur :

La démagnétisation est liée à la sélection de puissance des moteurs à un aimant permanent. La sélection correcte de la puissance de moteur de P.M. peut empêcher ou retarder la démagnétisation. La raison principale de la démagnétisation du moteur synchrone à un aimant permanent est que la température est trop haute, et la surcharge est la raison principale de la haute température. Par conséquent, une certaine marge devrait être laissée en choisissant la puissance du moteur à un aimant permanent. Selon la situation réelle de la charge, généralement, environ 20% est plus approprié.

02. Évitez la charge lourde commençant et commençant fréquent :

Les moteurs synchrones à un aimant permanent essayent d'éviter démarrer direct ou démarrer fréquent des charges lourdes. Pendant le processus commençant, le couple commençant oscille, et dans la section de vallée du couple commençant, le champ magnétique de redresseur démagnétise le pôle magnétique de rotor. , Essayez par conséquent d'éviter la charge lourde et commencer fréquent du moteur synchrone à un aimant permanent.

03. Améliorez la conception :

(1) convenablement augmenter l'épaisseur de l'aimant permanent :

De la perspective de la conception à un aimant permanent et de la fabrication de moteur synchrone, les relations entre la réaction d'armature, le couple électromagnétique, et la démagnétisation à un aimant permanent devraient être considérés.

Sous l'action combinée du flux magnétique produit par l'enroulement de couple actuel et du flux magnétique produit par l'enroulement de force radiale, les aimants permanents sur la surface de rotor facilement pour causer la démagnétisation.

Dans la condition que l'entrefer du moteur demeure sans changement, pour s'assurer que l'aimant permanent ne démagnétise pas, la méthode la plus efficace est d'augmenter convenablement l'épaisseur de l'aimant permanent.

(2) il y a un circuit de cannelure de ventilation à l'intérieur du rotor pour réduire la hausse de la température du rotor :

Si la température du rotor est trop haute, l'aimant permanent causera la perte irréversible de magnétisme. Dans la conception structurelle, le circuit interne de ventilation du rotor peut être conçu pour refroidir directement l'acier magnétique. Réduit non seulement la température de l'acier magnétique mais améliore également l'efficacité.
