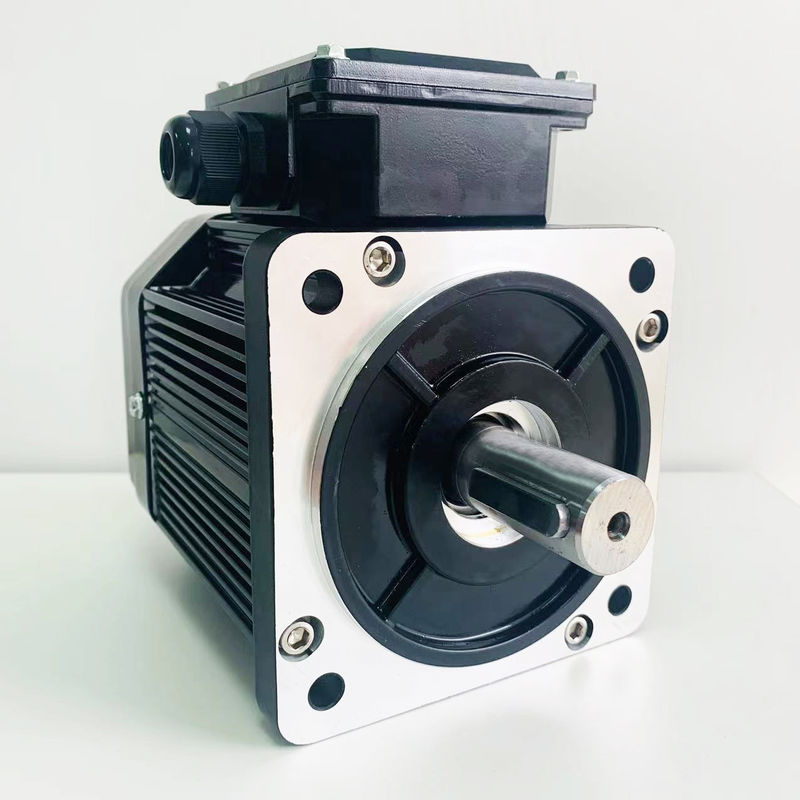

Moteur synchrone IC411 d'aimant permanent sans brosse sans engrenages à C.A. refroidissant 660V

Les caractéristiques et les avantages des moteurs à un aimant permanent

Le moteur de la source d'excitation peut être divisé en deux catégories : moteur à un aimant permanent, et moteur électrique d'excitation. Un moteur à un aimant permanent est un moteur électrique qui produit un champ magnétique d'excitation à partir d'un aimant permanent. Les moteurs asynchrones triphasés les plus très utilisés dans l'industrie et l'utilisation civile, telle que la série de Y-séries, de séries Y2-Series, YE2-Series, YX3, de séries YB, de séries YB2, etc. tous appartiennent aux moteurs électriques d'excitation. Les produits de moteur d'ENNENG sont les moteurs synchrones à un aimant permanent ultra-efficaces.

Comparé aux moteurs électriques traditionnels d'excitation, les moteurs à un aimant permanent, particulièrement moteurs à un aimant permanent de terre rare, ont les avantages de la structure simple, le fonctionnement fiable, la perte de petite taille, légère, petite et le rendement élevé, et la forme et la taille flexibles et diverses du moteur. L'application est extrêmement large, couvrant presque tous les domaines d'espace, défense nationale, production industrielle et agricole, et vie quotidienne.

Le moteur synchrone à un aimant permanent a les caractéristiques suivantes :

• L'efficacité évaluée est des moteurs asynchrones plus hauts que normalement de 2% à de 5% ;
• L'efficacité monte rapidement avec l'augmentation de la charge. Quand les changements de charge dans la marge de 25% à 120%, il maintient le rendement élevé. La plage de fonctionnement à haute efficacité est beaucoup plus haute que celle des moteurs asynchrones ordinaires. la Lumière-charge, la variable-charge, et la plein-charge toutes ont des effets économiseurs d'énergie significatifs ;
• Facteurs de puissance jusqu'à 0,95 et en haut, aucune compensation réactive requise ;
• Le facteur de puissance est considérablement amélioré. Comparé aux moteurs asynchrones, le courant courant est réduit par plus de 10%. En raison de la diminution des pertes actuelles de fonctionnement et de système, des effets économiseurs d'énergie environ de 1% peuvent être réalisés.
• Hausse à basse température, densité de puissance élevée : la hausse asynchrone que triphasée inférieure de la température du moteur 20K, hausse de la température de conception est identique et peut être transformée en plus petit volume, épargnant plus les matériaux efficaces ;
• Couple commençant élevé et capacité de surcharge élevée : selon des conditions, elle peut être conçue avec le couple commençant élevé (3-5 fois) et la capacité de surcharge élevée ;
• Le système de contrôle de vitesse variable de fréquence est employé, qui est meilleur dans la réponse dynamique et meilleur que celui des moteurs asynchrones.
• Les dimensions d'installation sont identiques que les moteurs asynchrones actuellement très utilisés, et la conception et la sélection sont très commodes.
• En raison de l'augmentation du facteur de puissance, la puissance visuelle du transformateur de système d'alimentation d'énergie est considérablement réduite, qui améliore la capacité d'alimentation d'énergie du transformateur, et peut également considérablement réduire le coût du câble de système (nouveau projet) ;
• Quand le nouveau projet est établi, tous les systèmes d'entraînement utilisent les moteurs synchrones à un aimant permanent, l'investissement de projet est fondamentalement identique que l'utilisation des moteurs asynchrones, et le projet peut continuer à obtenir les indemnités économiseuses d'énergie après que le projet soit mis en le service ;

Dans le secteur industriel général, le remplacement (380/660/1140V) des moteurs asynchrones à haute efficacité de basse tension, le système économise l'énergie de 5% à de 30%, et (6kV/10kV) les moteurs asynchrones à haute efficacité à haute tension, système sauve 2% à 10%.

Application de moteur à un aimant permanent de terre rare

En raison de la supériorité des moteurs à un aimant permanent de terre rare, leurs applications deviennent de plus en plus étendues. Les domaines d'application principale sont comme suit :

Foyer sur le rendement élevé et l'économie d'énergie des moteurs à un aimant permanent de terre rare. Les objets d'application principale sont des consommateurs de pouvoir étendu, tels que les moteurs synchrones à un aimant permanent de terre rare pour des industries de textile et de fibre chimique, les moteurs synchrones à un aimant permanent de terre rare pour de diverses machines d'exploitation et de transport utilisées dans les gisements de pétrole et les mines de charbon, et les moteurs synchrones à un aimant permanent de terre rare pour conduire de diverses pompes et fans.

Comment empêcher la démagnétisation des moteurs à un aimant permanent ?

01. Sélection correcte de puissance à un aimant permanent de moteur :

La démagnétisation est liée à la sélection de puissance des moteurs à un aimant permanent. La sélection correcte de la puissance de moteur de P.M. peut empêcher ou retarder la démagnétisation. La raison principale de la démagnétisation du moteur synchrone à un aimant permanent est que la température est trop haute, et la surcharge est la raison principale de la haute température. Par conséquent, une certaine marge devrait être laissée en choisissant la puissance du moteur à un aimant permanent. Selon la situation réelle de la charge, généralement, environ 20% est plus approprié.

02. Évitez la charge lourde commençant et commençant fréquent :

Les moteurs synchrones à un aimant permanent essayent d'éviter démarrer direct ou démarrer fréquent des charges lourdes. Pendant le processus commençant, le couple commençant oscille, et dans la section de vallée du couple commençant, le champ magnétique de redresseur démagnétise le pôle magnétique de rotor. , Essayez par conséquent d'éviter la charge lourde et commencer fréquent du moteur synchrone à un aimant permanent.

03. Améliorez la conception :

(1) convenablement augmenter l'épaisseur de l'aimant permanent :

De la perspective de la conception à un aimant permanent et de la fabrication de moteur synchrone, les relations entre la réaction d'armature, le couple électromagnétique, et la démagnétisation à un aimant permanent devraient être considérés.

Sous l'action combinée du flux magnétique produit par l'enroulement de couple actuel et du flux magnétique produit par l'enroulement de force radiale, les aimants permanents sur la surface de rotor facilement pour causer la démagnétisation.

Dans la condition que l'entrefer du moteur demeure sans changement, pour s'assurer que l'aimant permanent ne démagnétise pas, la méthode la plus efficace est d'augmenter convenablement l'épaisseur de l'aimant permanent.

(2) il y a un circuit de cannelure de ventilation à l'intérieur du rotor pour réduire la hausse de la température du rotor :

Si la température du rotor est trop haute, l'aimant permanent causera la perte irréversible de magnétisme. Dans la conception structurelle, le circuit interne de ventilation du rotor peut être conçu pour refroidir directement l'acier magnétique. Réduit non seulement la température de l'acier magnétique mais améliore également l'efficacité.
