Détails de produit
Lieu d'origine: Chine
Nom de marque: ENNENG
Certification: CE
Numéro de modèle: Pmg
Conditions de paiement et d'expédition
Quantité de commande min: 1
Prix: USD 1000-5000/set
Détails d'emballage: Emballage navigable
Délai de livraison: 15-120 jours
Conditions de paiement: L/C, T/T
Capacité d'approvisionnement: 20000 ensembles/année
Nom: |
Générateur synchrone à aimant permanent à haut rendement et écologique |
Type actuel: |
C.A. |
Chaîne de puissance: |
5-2000kw |
Grade de protection: |
IP54 IP55 |
Matériel de enroulement: |
100% de cuivre |
Application du projet: |
Turbine de vent, turbine hydraulique |
Installation: |
IMB3 IMB5 IMB35 |
Voltage: |
400V |
Fréquence: |
50 Hz |
Nom: |
Générateur synchrone à aimant permanent à haut rendement et écologique |
Type actuel: |
C.A. |
Chaîne de puissance: |
5-2000kw |
Grade de protection: |
IP54 IP55 |
Matériel de enroulement: |
100% de cuivre |
Application du projet: |
Turbine de vent, turbine hydraulique |
Installation: |
IMB3 IMB5 IMB35 |
Voltage: |
400V |
Fréquence: |
50 Hz |

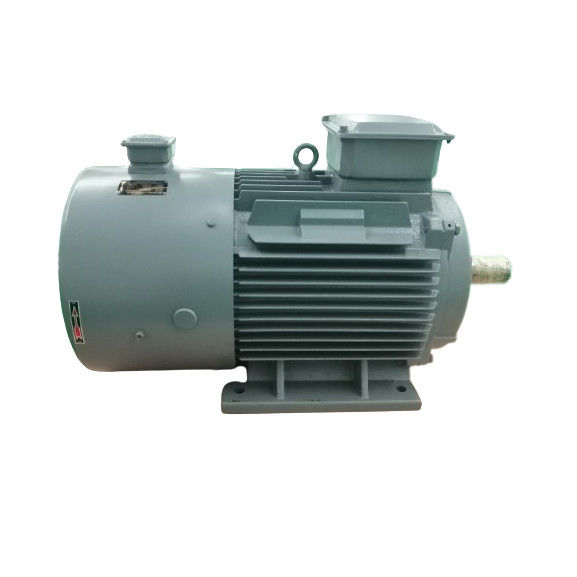

Générateur synchrone à aimant permanent à haut rendement et écologique
Dessin du produit
Paramètre technique
| Je ne veux pas. | Paramètre | Unités | Données |
| 1 | Puissance de sortie nominale | KW | 20 |
| 2 | Vitesse nominale | RPM | 250 |
| 3 | Voltage de sortie nominal | VAC | 400 |
| 4 | Courant nominal | Une | 29 |
| 5 | Fréquence | Hz | 50 |
| 6 | Les Polonais | 24 | |
| 7 | Efficacité au régime nominal | > 93,6% | |
| 8 | Type d'enroulement | Y | |
| 9 | Isolement | Classe H | |
| 10 | Le couple nominal | Nm | 825 |
| 11 | couple de démarrage | Nm | < 15 |
| 12 | Hausse de température | °C | 90 |
| 13 | Le roulement | SKF | |
| 14 | Le poids | Poids de la pâte | 340 |
Des photos détaillées
Un générateur d'aimants permanents (GMP) est un générateur électrique qui utilise des aimants permanents pour créer un champ magnétique.Le champ magnétique est utilisé pour induire une tension dans une bobine de fil qui est connecté au générateurCette tension est ensuite utilisée pour alimenter des appareils électriques ou pour stocker de l'énergie dans des batteries.
La structure
La conception d'un PMG est relativement simple. Il se compose d'un rotor, d'un stator et d'aimants permanents.Le stator est un composant stationnaire qui entoure le rotor et contient les bobines de filLorsque le rotor tourne, le champ magnétique créé par les aimants permanents traverse les bobines de fil dans le stator, induisant une tension.
Principe de fonctionnement
The permanent magnet generator uses the principle of electromagnetic induction in that the wire cuts the magnetic field line to induce an electric potential and converts the mechanical energy of the prime mover into electrical energy outputIl est composé de deux parties, le stator et le rotor. Le stator est l'armature qui génère l'électricité et le rotor est le pôle magnétique.d'une hauteur n'excédant pas 10 mm, la base de la machine et le couvercle de l'extrémité.
Le rotor est généralement un type de pôle caché, qui est composé d'un enroulement d'excitation, d'un noyau et d'un arbre en fer, d'un anneau de protection, d'un anneau central, etc.
L'enroulement d'excitation du rotor est alimenté par courant continu pour générer un champ magnétique proche de la distribution sinusoïdale (appelé champ magnétique du rotor),et son flux d'excitation efficace se croise avec l'enroulement de l'armature stationnaireLorsque le rotor tourne, le champ magnétique du rotor tourne avec lui.et un potentiel CA en trois phases est induit dans l'enroulement du stator en trois phases.
Lorsque le générateur de PM fonctionne avec une charge symétrique, le courant de l'armature en trois phases se synthétise pour générer un champ magnétique tournant à vitesse synchrone.Les champs du stator et du rotor interagissent pour générer un couple de freinageLe couple mécanique entré par la turbine dépasse le couple de freinage et fonctionne.
Les générateurs d'aimants permanents ont tendance à être plus efficaces que les générateurs de rotors enroulés car ils ne gaspillent pas d'énergie en dynamisant les électromagnets sur le rotor.Cela signifie qu'ils peuvent convertir un pourcentage plus élevé de puissance mécanique en puissance électrique.
- Taille compacte - Les aimants permanents permettent au générateur de produire un champ magnétique fort sans électromagnets lourds.
Sans électro-aimants pour alimenter, la conception d'un générateur à aimants permanents est plus simple qu'un générateur à rotor à plaque.
- Densité de puissance plus élevée - Le fort champ magnétique permet aux générateurs d'aimants permanents de produire plus de puissance à partir d'une plus petite taille d'emballage par rapport aux conceptions de rotors à enroulement.
- Moins d'entretien - Puisqu'ils ne dépendent pas d'anneaux de glissement et de pinceaux pour alimenter le rotor, les générateurs d'aimants permanents n'ont pas de commutateur ou d'équipement de brosse nécessitant un entretien périodique.
- Sortie lisse - Le champ magnétique constant se traduit par une sortie électrique plus lisse et moins ondulée par rapport aux conceptions de rotors à enroulement de champ variable.
- Utilisé dans les énergies renouvelables - Les générateurs à aimants permanents sont couramment utilisés dans les éoliennes et les centrales hydroélectriques en raison de leur efficacité élevée,faible besoin d'entretien et aptitude à l'exploitation à distance.
- Conception robuste - Le manque de pinceaux et de commutateur rend les générateurs d'aimants permanents plus résistants aux facteurs environnementaux tels que la saleté, la poussière ou les vibrations.
- Matériaux - Les aimants de terres rares comme le néodyme et le bore de fer sont couramment utilisés en raison de leurs propriétés magnétiques très fortes.
- Excitation - Contrairement aux générateurs de champs de plaie, les PMG n'ont pas besoin d'une source d'alimentation externe pour alimenter les bobines du rotor.
- Construction - Les aimants peuvent être incorporés dans des fentes à l'intérieur du rotor ou fixés à sa surface.
- Plage de vitesse - Le plus efficace à vitesse moyenne à élevée selon le nombre de pôles.
La régulation de la tension peut nécessiter un régulateur externe.
- Taille - La puissance de sortie dépend du volume de l'aimant, de la taille de l'ouverture d'air, du diamètre du rotor/stator et du nombre de pôles/de la forme de la conception.
- Coût - Les aimants de terres rares augmentent le coût des matériaux, mais les paquets PMG peuvent être 30 à 50% moins chers que les unités de rotor à enroulement équivalentes en raison de leur simplicité.
La classification du générateur d'aimants permanents:
Les générateurs d'aimants permanents peuvent être classés en fonction de divers facteurs, tels que le type d'aimant, l'application, le nombre de phases et la puissance nominale.Voici quelques classifications courantes des générateurs d' aimants permanents:
En fonction du type d'aimant: a. aimant ferrite PMG: Ces générateurs utilisent des aimants ferrite, qui sont moins chers et ont une résistance magnétique inférieure à celle des aimants de terres rares. b. aimant de terres rares PMG:Ces générateurs utilisent des aimants au néodyme ou au samarium-cobalt, qui sont plus chers mais ont une résistance magnétique plus élevée que les aimants de ferrite.
En fonction de l'application: a. PMG éolienne: Ces générateurs sont conçus pour être utilisés dans des éoliennes et sont généralement utilisés dans des applications à petite échelle ou hors réseau. b. PMG hydroélectrique:Ces générateurs sont conçus pour une utilisation dans les centrales hydroélectriques et sont généralement utilisés dans des applications à grande échelle..
En fonction du nombre de phases: a. PMG monophasique: Ces générateurs ont une seule phase de sortie et sont utilisés dans des applications à faible puissance. b. PMG triphasique:Ces générateurs ont trois phases de sortie et sont utilisés dans des applications de haute puissance.
Basé sur la puissance nominale: a. PMG de faible puissance: Ces générateurs ont une puissance nominale allant jusqu'à quelques kilowatts et sont utilisés dans des applications à petite échelle. b. PMG de haute puissance:Ces générateurs ont une puissance nominale de plusieurs mégawatts et sont utilisés dans des applications à grande échelle, tels que les éoliennes et les centrales hydroélectriques.
Ce sont quelques classifications courantes des générateurs d'aimants permanents, mais il peut y avoir d'autres façons de les classer en fonction de paramètres spécifiques.
