Détails de produit
Lieu d'origine: porcelaine
Nom de marque: ENNENG
Certification: CE
Numéro de modèle: Pmg
Conditions de paiement et d'expédition
Quantité de commande min: 1
Prix: USD 1000-5000/set
Détails d'emballage: Emballage navigable
Délai de livraison: 15-120 jours
Conditions de paiement: L/C, T/T
Capacité d'approvisionnement: 20000 ensembles/année
Nom: |
Générateur de turbine à un aimant permanent de vent |
Type actuel: |
C.A. |
Chaîne de puissance: |
5-2000kw |
Catégorie de protection: |
IP54 IP55 |
Matériel de enroulement: |
100% de cuivre |
Application: |
Turbine de vent, turbine hydraulique |
Rapport de la marque: |
SKF |
Installation: |
IMB3 IMB5 IMB35 |
Nom: |
Générateur de turbine à un aimant permanent de vent |
Type actuel: |
C.A. |
Chaîne de puissance: |
5-2000kw |
Catégorie de protection: |
IP54 IP55 |
Matériel de enroulement: |
100% de cuivre |
Application: |
Turbine de vent, turbine hydraulique |
Rapport de la marque: |
SKF |
Installation: |
IMB3 IMB5 IMB35 |

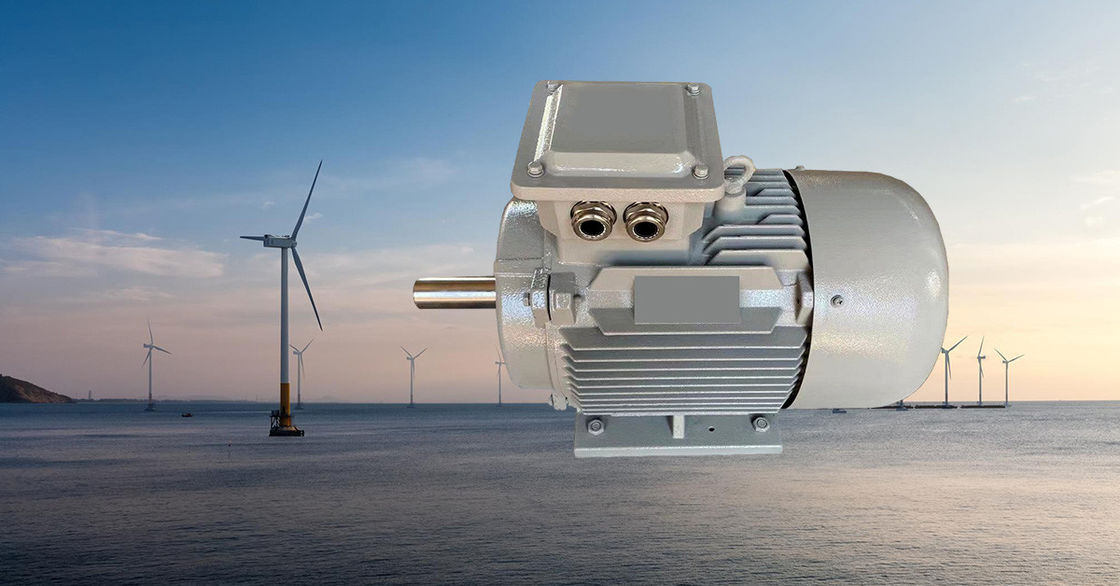

Bas T/MN générateur de turbine à un aimant permanent vert de vent de l'énergie 10kw 20kw
Dessin de produit
Paramètre technique
|
Aimants permanents de ND-Fe-b de terre rare
|
|
À vitesse réduite
|
|
Commande directe, aucune boîte de vitesse d'utilisation
|
|
Rapport de SKF
|
|
Facteur de puissance de près de 1
|
|
Exempt d'entretien, peut être employé dans tous les environnements.
|
|
Le temps >20years de longue durée, a pu fonctionner à la grande vitesse 24 heures 365 jours.
|
|
Adapté aux besoins du client : Tension, vitesse, puissance, fréquence etc.
|
|
Les poteaux multi conçoivent, améliorent la fréquence et l'efficacité des redresseurs et des inverseurs.
|
|
Isolation de classe de H, imprégnation de pression de vide.
|
|
L'excellente dissipation thermique, peut également ajouter le refroidissement de fan
|
Images détaillées
Un générateur à un aimant permanent (pmg) est un générateur électrique qui utilise des aimants permanents pour créer un champ magnétique. Le champ magnétique est employé pour induire une tension dans une bobine du fil qui est relié au générateur. Cette tension est alors employée pour actionner les dispositifs électriques ou pour stocker l'énergie dans des batteries.
La structure
La conception d'un pmg est relativement simple. Elle se compose d'un rotor, d'un redresseur, et des aimants permanents. Le rotor est un axe de rotation qui contient des aimants permanents. Le redresseur est un composant stationnaire qui entoure le rotor et contient les bobines du fil. Quand le rotor tourne, le champ magnétique créé par les coupes d'aimants permanents à travers les bobines du fil dans le redresseur, induisant une tension.
Principe de fonctionnement
Le générateur à un aimant permanent emploie le principe de l'induction électromagnétique parce que que le fil coupe la ligne de champ magnétique pour induire un potentiel électrique et convertit l'énergie mécanique du moteur en sortie d'énergie électrique. Il se compose de deux parts, du redresseur, et du rotor. Le redresseur est l'armature qui produit de l'électricité et le rotor est le pôle magnétique. Le redresseur se compose de noyau de fer d'armature, d'enroulement, de base de machine, et de couvercle d'embout triphasés uniformément déchargés.
Le rotor est habituellement un type caché de poteau, qui se compose d'enroulement d'excitation, de noyau de fer et d'axe, anneau de garde, anneau central, et ainsi de suite.
L'enroulement d'excitation du rotor est alimenté avec le C.C actuel pour produire d'un champ magnétique près de la distribution sinusoïdale (a appelé le rotor champ magnétique), et son flux efficace d'excitation intersecte avec l'enroulement d'armature stationnaire. Quand le rotor tourne, le champ magnétique du rotor tourne ainsi que lui. Chaque fois qu'une révolution est faite, les lignes magnétiques de la coupe de force chaque enroulement de phase du redresseur dans l'ordre, et un potentiel triphasé à C.A. est induites dans l'enroulement triphasé de redresseur.
Quand le générateur de P.M. fonctionne avec une charge symétrique, le courant triphasé d'armature synthétise pour produire d'un champ magnétique de rotation avec la vitesse synchrone. Les gisements de redresseur et de rotor agissent l'un sur l'autre pour produire du couple de freinage. L'entrée mécanique de couple de la turbine surmonte le couple et les travaux de freinage.
Caractéristiques
①Le générateur a beaucoup de poteaux, qui améliorent la fréquence et l'efficacité, sauvant le coût de redresseurs et d'inverseurs.
②L'analyse par éléments finis est employée en concevant le générateur, structure compacte. Le bas couple de démarrage, résout le problème du petit démarrage de vent, améliorant l'utilisation d'énergie éolienne.
③Omettez l'increaser de vitesse, améliorez la fiabilité et l'efficacité du générateur, et abaissez la quantité d'entretien.
④Isolation de classe de H, imprégnation de pression de vide.
⑤Ayez beaucoup de structures telles que l'axe vertical, l'axe horizontal, le rotor interne, le rotor externe, et le type de plat.
⑥Les rotors forts, le générateur ont pu réaliser la grande vitesse.
⑦Densité d'énergie de petite taille, légère, haute, appropriée aux situations spéciales.
⑧Courez l'efficacité dans tout la gamme de vitesse entière, rendement élevé.
⑨Employez la fiabilité d'incidences, exempte d'entretien, et élevée huile-contenue ultra-rapide importée.
Avantages de générateur à un aimant permanent
structure 1.Simple et fiabilité élevée
Le générateur à un aimant permanent élimine l'enroulement d'excitation, le balai de charbon et la structure de bague collectrice du générateur d'excitation, et la machine entière a une structure simple, qui évite des échecs tels que le burn-out facile et la séparation de l'enroulement d'excitation du générateur d'excitation, de l'usure facile des balais de charbon et des bagues coulissantes, etc., et de la fiabilité est considérablement améliorée.
2. puissance spécifique de petite taille, légère, élevée
L'adoption de la structure à un aimant permanent de rotor rend la conception de structure interne du générateur très compacte, et le volume et le poids sont considérablement réduits. La simplification de la structure du rotor à un aimant permanent également réduit le moment de l'inertie du rotor, augmente la vitesse pratique, et réalise une puissance spécifique très élevée (c'est-à-dire, le rapport de la puissance au volume).
3. bonne représentation de production d'électricité aux vitesses moyennes et basses
Dans le cas du même niveau de puissance, à la vitesse oisive, le de puissance de sortie du générateur à un aimant permanent est deux fois celui du générateur d'excitation, c'est-à-dire, le générateur d'excitation du niveau de puissance réel du générateur à un aimant permanent.
4. Peut de manière significative prolonger la vie de batterie et réduire des travaux d'entretien de batterie
La raison principale est que le générateur à un aimant permanent adopte une méthode de type commutateur de rectification et de stabilisation de tension, qui a l'exactitude réglementaire à haute tension et un bon effet de remplissage. Elle évite le rapetissement de la vie de batterie provoqué par le remplissage de surintensité. La sortie de type ouvert de rectification du générateur à un aimant permanent emploie de petites impulsions actuelles pour charger la batterie, et l'effet de remplissage est meilleur avec le même courant de remplissage, prolongeant de ce fait la durée de vie de la batterie.
5. Rendement élevé
Le générateur à un aimant permanent est un produit économiseur d'énergie. La structure à un aimant permanent de rotor élimine la puissance d'excitation exigée pour produire du champ magnétique de rotor et de la perte mécanique de frottement entre les balais de charbon et les bagues coulissantes, qui améliore considérablement l'efficacité du générateur à un aimant permanent. L'efficacité moyenne des générateurs ordinaires d'excitation est seulement 45% à 55% dans la gamme de vitesse entre 1500 t/mn et 6000 t/mn, alors que ce des générateurs à un aimant permanent peut être aussi haute que 75% à 80%.
6. Utilisant un régulateur de tension auto-commençant
Aucun besoin d'alimentation d'énergie externe d'excitation. Le générateur produit de l'électricité tant que il tourne. Quand la batterie est endommagée, le système de remplissage de voiture peut encore fonctionner normalement tant que le moteur tourne.
7. Particulièrement approprié au travail dans les environnements durs humides ou poussiéreux.
8. Aucune interférences radio
Le générateur à un aimant permanent n'a aucun balai de charbon et structure d'anneau de NO--glissement, qui élimine les interférences radio causées par le frottement entre le balai de charbon et la bague collectrice ; réduit également la condition du générateur pour la température ambiante.
