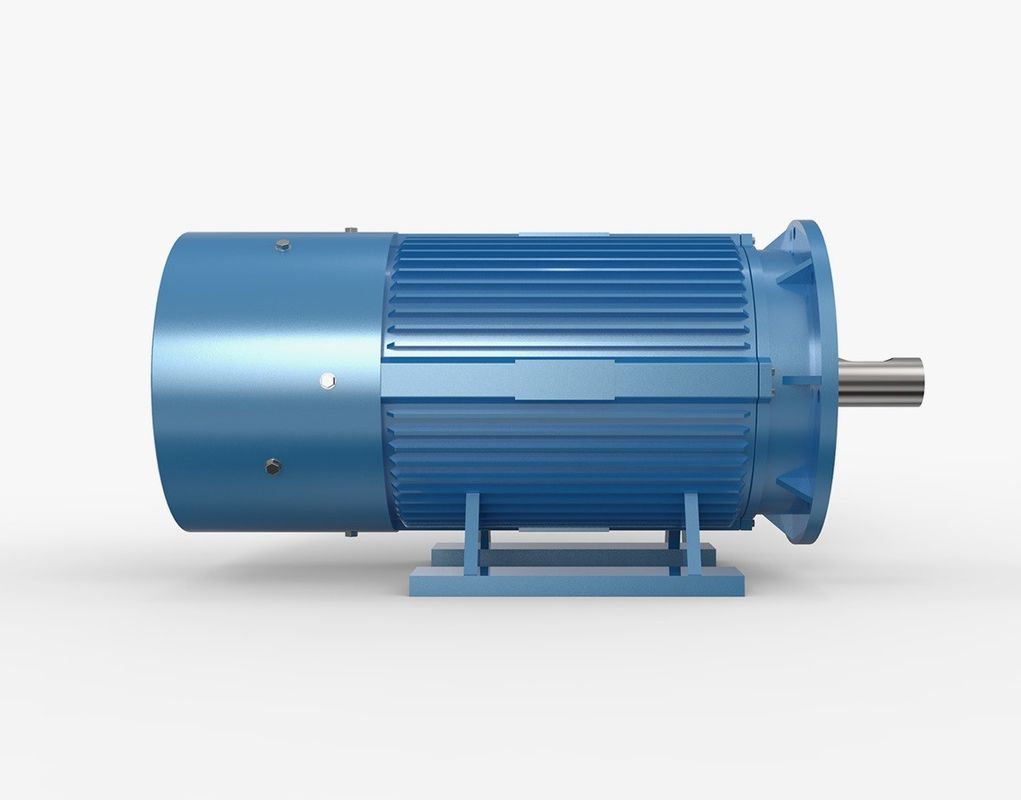

IE4 IE5 Moteur à courant alternatif à aimant permanent à trois phases à action directe

Avantages des moteurs PMSM:
Je suis désolée.
Efficacité élevée
Le moteur à aimants permanents n'a pas besoin d'un courant versé à son rotor pour générer le champ du rotor,éliminant ainsi les pertes du rotor presque complètementEn comparaison avec les moteurs à induction ou à réticence, il nécessite également des courants plus faibles sur le stator et a un facteur de puissance plus élevé, ce qui entraîne des courants plus faibles sur le contrôleur,et augmenter l'efficacité globale du système de propulsion.

La conduite à des vitesses inférieures à un rendement plus élevé qu'un moteur à induction pourrait supprimer l'exigence d'une transmission à réduction de vitesse, éliminant la complexité de l'arrangement mécanique.

couple constant
Ce type de moteur peut générer un couple constant et maintenir un couple complet à basse vitesse.

Taille
La taille plus petite, le poids plus léger et moins de bobine fournissent une plus grande densité de puissance.

Résultats économiques
En l'absence de pinceaux, les coûts d'entretien sont réduits.

Chaleur minimale
Dans le PMSM, la chaleur est générée sur les bobines du stator et il n'y a pas de pinceaux et seulement une chaleur minimale générée sur le rotor, facilitant le refroidissement du moteur.Comme ils fonctionnent plus froid que les moteurs à induction, la fiabilité et la durée de vie du moteur sont augmentées.

Plage de vitesse
Ce type de moteur peut avoir une large plage de vitesses avec l'utilisation de l'affaiblissement du champ et peut adopter la stratégie de commande de couple/courant maximum (MTPA) lors d'un fonctionnement à couple constant.

Les moteurs à courant alternatif à aimant permanent (PMAC) ont un large éventail d'applications, notamment:

Machines industrielles: les moteurs PMAC sont utilisés dans une variété d'applications de machines industrielles, telles que les pompes, les compresseurs, les ventilateurs et les machines-outils.et un contrôle précis, ce qui les rend idéales pour ces applications.

Robotique: les moteurs PMAC sont utilisés dans les applications de robotique et d'automatisation, où ils offrent une densité de couple élevée, un contrôle précis et une efficacité élevée.d'une puissance de sortie supérieure ou égale à:.

Systèmes HVAC: Les moteurs PMAC sont utilisés dans les systèmes de chauffage, de ventilation et de climatisation (HVAC), où ils offrent une efficacité élevée, un contrôle précis et de faibles niveaux de bruit.Ils sont souvent utilisés dans les ventilateurs et les pompes dans ces systèmes.

Moteurs synchrones à aimants permanents avec aimants internes: Efficacité énergétique maximale

Le moteur synchrone à aimants permanents avec aimants internes (IPMSM) est le moteur idéal pour les applications de traction où le couple maximal ne se produit pas à vitesse maximale.Ce type de moteur est utilisé dans des applications nécessitant une dynamique élevée et une capacité de surcharge. et c'est aussi le choix idéal si vous voulez faire fonctionner des ventilateurs ou des pompes dans la gamme IE4 et IE5.à condition que vous l' exploitez avec le bon entraînement à fréquence variable.

Nos entraînements à fréquence variable montés sur moteur utilisent une stratégie de contrôle intégrée basée sur MTPA (couple maximal par ampère).Cela vous permet de faire fonctionner vos moteurs synchrones à aimants permanents avec une efficacité énergétique maximaleLa surcharge de 200%, l'excellent couple de démarrage et la plage de régulation de vitesse étendue vous permettent également d'exploiter pleinement la puissance du moteur.Pour une récupération rapide des coûts et des processus de contrôle les plus efficaces.

Caractéristiques du moteur IPM (aimant permanent intérieur):

Couple élevé et rendement élevé
Un couple élevé et une puissance élevée sont obtenus en utilisant le couple de réticence en plus du couple magnétique.

Opération d'économie d'énergie
Il consomme jusqu'à 30% moins d'énergie que les moteurs SPM classiques.

Sécurité
Étant donné que l'aimant permanent est intégré, la sécurité mécanique est améliorée car, contrairement à un SPM, l'aimant ne se détachera pas en raison de la force centrifuge.

Moteurs synchrones à aimants permanents avec aimants externes pour servo classiques

Les moteurs synchrones à aimants permanents avec aimants externes (SPMSM) sont idéaux lorsque vous avez besoin de surcharges élevées et d'accélérations rapides, par exemple dans les applications servo classiques.La conception allongée se traduit également par une faible inertie de masse et peut être installée de manière optimaleCependant, l'un des inconvénients du système composé de SPMSM et d'un entraînement à fréquence variable est les coûts qui y sont associés, car la technologie coûteuse des prises et les codeurs de haute qualité sont souvent utilisés.

Systèmes d'énergie renouvelable: les moteurs PMAC sont utilisés dans les systèmes d'énergie renouvelable, tels que les éoliennes et les traceurs solaires, où ils offrent une efficacité élevée, une densité de puissance élevée et un contrôle précis.Ils sont souvent utilisés dans les générateurs et les systèmes de suivi dans ces systèmes.

Équipement médical: Les moteurs PMAC sont utilisés dans les équipements médicaux, tels que les machines d'IRM, où ils offrent une densité de couple élevée, un contrôle précis et de faibles niveaux de bruit.Ils sont souvent utilisés dans les moteurs qui entraînent les pièces mobiles dans ces machines.

Quelques petits problèmes qui sont facilement négligés sur le moteur:

1. Pourquoi le moteur n'est-il pas adapté au fonctionnement à charge légère?

Lorsque le moteur fonctionne à une charge légère, il provoque:

(1) Le facteur de puissance du moteur est faible;

(2) L'efficacité du moteur est faible.

(3) Cela entraînera des déchets d'équipement et un fonctionnement peu économique.

2Pourquoi le moteur ne démarre pas dans un environnement froid?

L'utilisation excessive du moteur dans un environnement à basse température entraînera:

(1) fissures dans l'isolation du moteur;

(2) Les graisses de roulement sont congelées;

(3) La poudre de soudure du joint de fil est en poudre.

Par conséquent, le moteur doit être chauffé et stocké dans un environnement froid, et les enroulements et les roulements doivent être vérifiés avant le fonctionnement.

3Pourquoi un moteur à 60 Hz ne peut-il pas utiliser une alimentation à 50 Hz?

Lorsque le moteur est conçu, la tôle d'acier au silicium fonctionne généralement dans la région de saturation de la courbe de magnétisation.Réduire la fréquence augmentera le flux magnétique et le courant d'excitation, ce qui entraîne une augmentation du courant du moteur et de la consommation de cuivre, ce qui entraînera éventuellement une augmentation de la hausse de la température du moteur.le moteur peut être brûlé en raison de la surchauffe de la bobine.

4.Démarrage en douceur du moteur

Le démarrage en douceur a un effet d'économie d'énergie limité, mais il peut réduire l'impact du démarrage sur le réseau électrique et peut également assurer un démarrage en douceur pour protéger l'unité moteur.Selon la théorie de la conservation de l'énergie, en raison de l'ajout d'un circuit de commande relativement complexe, un démarrage en douceur non seulement n'économise pas d'énergie, mais augmente également la consommation d'énergie.Mais il peut réduire le courant de démarrage du circuit et jouer un rôle protecteur.

Comment choisir un moteur synchrone à aimants permanents en trois phases?

La sélection d'un moteur synchrone à aimants permanents à trois phases nécessite de prendre en considération plusieurs facteurs, notamment la puissance, la vitesse, les matériaux, le processus de fabrication du moteur, etc.

Puissance du moteur

La puissance du moteur est un paramètre important du moteur qui détermine la puissance maximale de sortie du moteur et la scène applicable.vous devez déterminer la plage de puissance du moteur en fonction de la demande réelle et sélectionner le type de moteur et les paramètres appropriés.

Vitesse du moteur

La vitesse du moteur est également un facteur à prendre en considération dans le processus de sélection.et il est nécessaire de déterminer la plage de vitesses du moteur en fonction des besoins réels et de choisir le type de moteur et les paramètres appropriés.

Matériau du moteur

Le matériau du moteur est l'un des facteurs importants dans la conception et la sélection du moteur.émetteurs, matériaux isolants, etc. Lors du choix des moteurs synchrones à aimants permanents triphasés,il est nécessaire de choisir des matériaux moteurs appropriés et d'adopter des technologies de traitement et des mesures d'inspection de la qualité appropriées.

Processus de fabrication

Les procédés de fabrication courants comprennent l'enroulement, le traitement des poteaux, l'assemblage, etc. Lors du choix des moteurs synchrones à aimants permanents à trois phases,il est nécessaire d'adopter des procédés de fabrication et des mesures d'inspection de la qualité appropriés pour garantir que les performances et la qualité du moteur répondent aux exigences.

Perspectives pour le futur

Du point de vue technique, la conception et la technologie de fabrication des moteurs synchrones à aimants permanents triphasés continueront à être améliorées et modernisées.Les nouveaux matériaux peuvent améliorer les performances et la durée de vie du moteurL'amélioration de la technologie de commande du moteur permet de réaliser un contrôle plus précis et une efficacité plus élevée.Les progrès de la technologie des capteurs moteurs peuvent améliorer la précision de mesure et de contrôle du moteur afin que les performances du moteur puissent être encore améliorées.

Du point de vue de l'application, la gamme d'applications des moteurs synchrones à aimants permanents en trois phases continuera de s'élargir et de s'approfondir.L'application des moteurs synchrones à aimants permanents triphasés dans le domaine de l'automatisation industrielle continuera de s'étendreDans l'avenir, les moteurs synchrones à aimants permanents en trois phases seront plus efficaces, plus précis et plus fiables.fournir de meilleures solutions pour diverses industries.
