Détails de produit
Lieu d'origine: La Chine
Nom de marque: ENNENG
Certification: CE,UL
Numéro de modèle: PMM
Conditions de paiement et d'expédition
Quantité de commande min: 1 ensemble
Prix: USD 500-5000/set
Détails d'emballage: Emballage navigable
Délai de livraison: 15-120 jours
Conditions de paiement: L/C, T/T
Capacité d'approvisionnement: 20000 ensembles/année
Nom: |

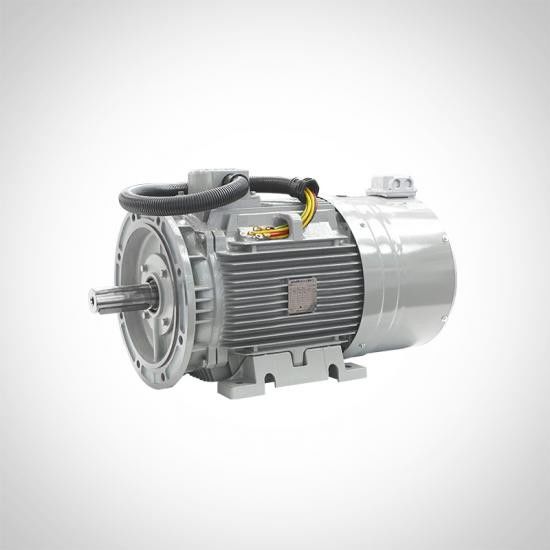

Moteur PM à entraînement direct pour compresseur d'air à vis rotative |
Actuel: |
C.A. |
Matériel: |
Terre rare NdFeB |
Installation: |
IMB3 IMB5 IMB35 |
Phase: |
phase 3 |
Polonais: |
2,4,6,8,10 |
Chaîne de puissance: |
5.5-3000kw |
Tension: |
380v, 660v, 1140v, 3300v, 6kv, 10kv |
Format de l'image: |
De H112 à H450 |
Mode de contrôle: |
Contrôle de vecteur de boucle ouverte d'inverseur |
Nom: |
Moteur PM à entraînement direct pour compresseur d'air à vis rotative |
Actuel: |
C.A. |
Matériel: |
Terre rare NdFeB |
Installation: |
IMB3 IMB5 IMB35 |
Phase: |
phase 3 |
Polonais: |
2,4,6,8,10 |
Chaîne de puissance: |
5.5-3000kw |
Tension: |
380v, 660v, 1140v, 3300v, 6kv, 10kv |
Format de l'image: |
De H112 à H450 |
Mode de contrôle: |
Contrôle de vecteur de boucle ouverte d'inverseur |
Paramètres de produit :
| Modèle | Puissance évaluée (kilowatts) | Tension évaluée (V) | Actuel évalué (A) | Vitesse nominale (r/min) | Efficacité (%) | Facteur de puissance | Fréquence évaluée (hertz) | Facteur de service |
| TYC7.5-3000-Z132S6 | 7,5 | 380 | 12,8 | 3000 | 93,0 | 0,96 | 150 | 1,2 |
| TYC11-3000-Z132S6 | 11 | 18,5 | 94,0 | |||||
| TYC15-3000-Z132S6 | 15 | 25,2 | 94,3 | |||||
| TYC18.5-3000-Z160M6 | 18,5 | 31,0 | 94,4 | |||||
| TYC22-3000-Z160M6 | 22 | 36,8 | 94,6 | |||||
| TYC30-3000-Z160L6 | 30 | 50,0 | 95,0 | |||||
| TYC37-3000-Z160L6 | 37 | 61,3 | 95,5 | |||||
| TYC45-3000-Z180M8 | 45 | 74,5 | 95,6 | 200 | ||||
| TYC55-3000-Z180M8 | 55 | 90,9 | 95,8 | |||||
| TYC75-3000-Z225M8 | 75 | 123 | 96,2 | |||||
| TYC90-3000-Z225M8 | 90 | 148 | 96,5 | |||||
| TYC110-3000-Z22518 | 110 | 180 | 96,8 | |||||
| TYC132-3000-Z22518 | 132 | 215 | 97,0 | |||||
| TYC160-3000-Z22518 | 160 | 261 | 97,0 | |||||
| TYC185-3000-Z250M8 | 185 | 301 | 97,0 | |||||
| TYC-200-3000-Z250M8 | 200 | 326 | 97,0 | |||||
| TYC-200-3000-Z25018 | 220 | 359 | 97,0 | |||||
| TYC-200-3000-Z25018 | 250 | 408 | 97,0 |
| Format de l'image | 132 | 160 | 180 | 200 | 225 | 250M/L | 280M/L | ||||
| Propriétés mécaniques | |||||||||||
| Bouclier de vue/extrémité boîtes de /Terminal |
Matériel | Fonte | |||||||||
| Support | B3/B35 | ||||||||||
| Catégorie d'IP | IP23 | ||||||||||
| Méthode de refroidissement | IC01 (ODP) | ||||||||||
| La terre | À l'intérieur du capot de fils et de la base de machine | ||||||||||
| Incidence | Cache anti-poussière/dégagement | ZZ/C3 | /C3 | ||||||||
| Rapport de la difficulté | Difficulté de De, NDE avec la rondelle à ressort de vague | ||||||||||
| Difficulté de De incidences |
3000rpm | 6308 | 6309 | 6312 | 6312 | 6313 | 6314/6318 | 6314/6318 | |||
| 1500rpm | 6308 | 6309 | 6312 | 6312 | 6313 | 6318/6318 | 6318/6318 | ||||
| Difficulté de NDE incidences |
3000rpm | 6308 | 6309 | 6312 | 6312 | 6313 | 6314/6316 | 6314/6316 | |||
| 1500rpm | 6308 | 6309 | 6312 | 6312 | 6313 | 6316/6316 | 6316/6316 | ||||
Lubrification |
Matériel | N2 D'ESSO UNIREX | |||||||||
| Oléoduc | / | Dispositif d'huilage de bouclier d'extrémité | tuyau | ||||||||
| prise | Avec la couverture sans visibilité en caoutchouc pour le transport et le stockage | ||||||||||
| Axe | Matériel | Steel45# | |||||||||
| B | |||||||||||
| limite de vibration (mm/s) |
1,6 | 2,2 | |||||||||
| Équilibre | catégorie G2.5 principale de 1/2 | ||||||||||
Plaque signalétique |
Matériel |
Alliage d'aluminium | |||||||||
| Représentation électrique | |||||||||||
| Tension | 380/400V (or440/460V) trois terminaux | ||||||||||
Enroulement |
Matériel | cuivre de grande pureté | |||||||||
| Plongement méthode |
VPI et séchage | ||||||||||
Catégorie d'isolation |
155(F) | ||||||||||
| Facteur de service | 1.0/1.2/1.3 | ||||||||||
| redresseur et rotor stratification |
acier de silicium | ||||||||||
| aimant permanent | NdFeB | ||||||||||
Description de produit :
Le moteur synchrone d'aimant permanent de terre rare d'ultra-ultra-haut-efficacité de série de TYC qui dépasse la norme de l'efficacité IE4 est le dernier moteur spécial pour des compresseurs développés par notre société. Il adopte les matériaux à un aimant permanent performants de terre rare et la technologie de conversion de fréquence, fonctionne sans contrôle de vecteur d'encodeur, et a une structure métallique magnétique. , a les avantages du rendement élevé, de l'opération fiable et de la bonne interchangeabilité d'installation.
| Taille B3/B35 | Taille universelle | ||||||||||||||
| Format de l'image | Aa | Ab | B | BB | Ha | H | K | C | C.A. | ANNONCE | LES BS | KK | L | ||
| 3000rpm | 1500rpm | ||||||||||||||
| 132S | 216 | 63 | 270 | 140 | 190 | 20 | 132 | 12 | 89 | 275 | 213 | 0 | M33 | 508 | |
| 132M | 178 | 230 | 546 | ||||||||||||
| 160M | 254 | 73 | 320 | 210 | 274 | 20 | 160 | 15 | 108 | 330 | 260 | 65 | M33 | 659 | |
| 160L | 254 | 318 | 87 | 714 | |||||||||||
| 180M | 279 | 73 | 355 | 241 | 315 | 22 | 180 | 15 | 121 | 380 | 280 | 67 | M48 | 738 | |
| 180L | 279 | 355 | 86 | 778 | |||||||||||
| 200L | 318 | 73 | 395 | 305 | 375 | 25 | 200 | 19 | 133 | 400 | 305 | 86 | M48 | 820 | |
| 225S | 356 | 83 | 435 | 286 | 375 | 28 | 225 | 19 | 149 | 470 | 335 | 87 | M48 | 820 | |
| 225M | 311 | 400 | 100 | 845 | |||||||||||
| 280S | 457 | 93 | 550 | 368 | 490 | 35 | 280 | 24 | 190 | 547 | 400 | 158 | M64 | 985 | |
| 280M | 419 | 540 | 184 | 1035 | |||||||||||
| 315S | 508 | 120 | 635 | 406 | 575 | 45 | 315 | 28 | 216 | 645 | 530 | 162 | M75 | 1185 | 1215 |
| 315M | 457 | 685 | 188 | 1295 | 1325 | ||||||||||
| Taille universelle (轴伸) | Taille B35/B5/V1 | ||||||||||||||||
| Format de l'image | D | E/DE | F | G | GD | N | M | P | S | T | R | LA | |||||
| 3000 T/MN |
1500 T/MN |
3000 T/MN |
1500 T/MN |
3000 T/MN |
1500 T/MN |
3000 T/MN |
1500 T/MN |
3000 T/MN |
1500 T/MN |
||||||||
| 132S | 38k6 | 80/70 | 10 | 33 | 8 | 230j6 | 265 | 300 | 15 | 4 | 0 | 14 | |||||
| 132M | |||||||||||||||||
| 160M | 42k6 | 110/80 | 12 | 37 | 8 | 250j6 | 300 | 350 | 19 | 5 | 0 | 15 | |||||
| 160L | |||||||||||||||||
| 180M | 48k6 | 110/80 | 14 | 42,5 | 9 | 250j6 | 300 | 350 | 19 | 5 | 0 | 15 | |||||
| 180L | |||||||||||||||||
| 200L | 55m6 | 110/80 | 16 | 49 | 10 | 300j6 | 350 | 400 | 19 | 5 | 0 | 17 | |||||
| 225S | 60m6 | 140/100 | 16 | 18 | 49 | 53 | 10 | 11 | 350j6 | 400 | 450 | 19 | 5 | 0 | 20 | ||
| 225M | |||||||||||||||||
| 280S | 65m6 | 75m6 | 140/100 | 18 | 20 | 58 | 67,5 | 11 | 12 | 450j6 | 500 | 550 | 19 | 5 | 0 | 22 | |
| 280M | |||||||||||||||||
| 315S | 65m6 | 80m6 | 140/100 | 170/140 | 18 | 22 | 58 | 71 | 11 | 14 | 550 | 600 | 660 | 24 | 6 | 0 | 25 |
| 315M | |||||||||||||||||
