Détails de produit
Lieu d'origine: La Chine
Nom de marque: ENNENG
Certification: CE
Numéro de modèle: Pmg
Conditions de paiement et d'expédition
Quantité de commande min: 1
Prix: USD 1000-5000/set
Détails d'emballage: emballage navigable
Délai de livraison: 15-120 jours
Conditions de paiement: L/C, T/T
Capacité d'approvisionnement: 20000 ensembles/année
Nom: |
Alternateur à un aimant permanent de terre rare |
Type actuel: |
C.A. |
Chaîne de puissance: |
5-2000kw |
Catégorie de protection: |
IP54 IP55 |
Rapport de la marque: |
SKF |
Méthode de refroidissement: |
Naturel refroidi |
Classe d'isolation: |
H |
Phase: |
phase 3 |
Tension: |
400v |
Matériel: |
Terre rare NdFeB |
Nom: |
Alternateur à un aimant permanent de terre rare |
Type actuel: |
C.A. |
Chaîne de puissance: |
5-2000kw |
Catégorie de protection: |
IP54 IP55 |
Rapport de la marque: |
SKF |
Méthode de refroidissement: |
Naturel refroidi |
Classe d'isolation: |
H |
Phase: |
phase 3 |
Tension: |
400v |
Matériel: |
Terre rare NdFeB |

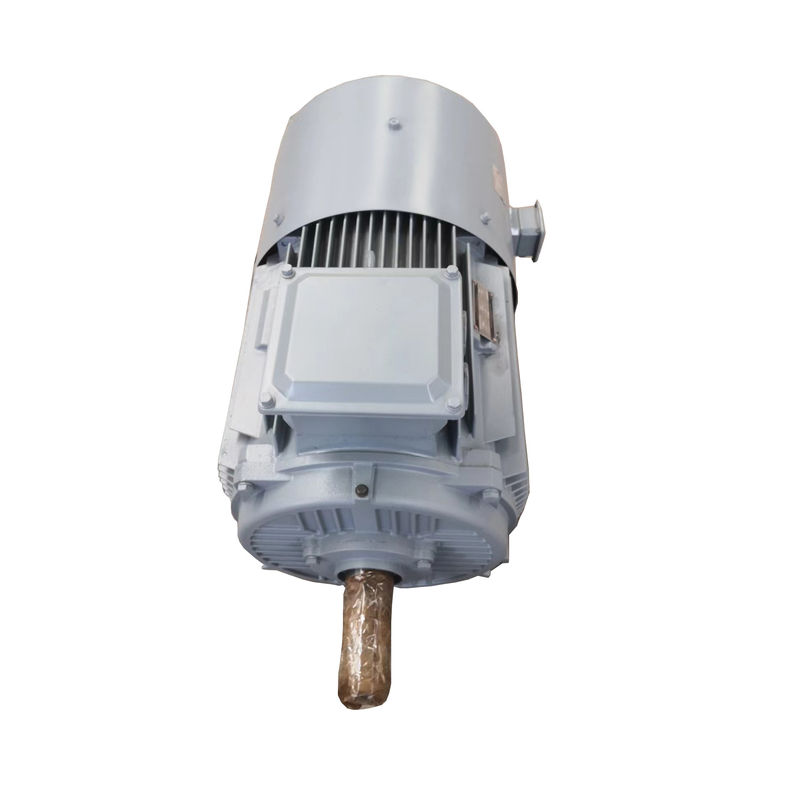

alternateur à un aimant permanent refroidi naturel de terre rare de 500kw 250rpm 400V 50Hz
Dessin de produit
Paramètre technique
| Non. | Paramètre | Unités | Données |
| 1 | De puissance de sortie évalué | Kilowatt | 500 |
| 2 | Vitesse nominale | T/MN | 250 |
| 3 | Tension de sortie évaluée | VCA | 400 |
| 4 | Courant évalué | 750 | |
| 5 | fréquence | Hertz | 50 |
| 6 | Polonais | 24 | |
| 7 | Efficacité à la vitesse nominale | >95% | |
| 8 | Type de enroulement | Y | |
| 9 | Résistance d'isolation | 20 MΩ | |
| 10 | Isolation | classe | H |
| 11 | Couple évalué | Nanomètre | 19200 |
| 12 | Couple de début | Nanomètre | <300 |
| 13 | Hausse de la température | °C | 90 |
| 14 | La température fonctionnante maximum | °C | 130 |
| 15 | Diamètre de générateur | millimètre | Voyez le dessin |
| 16 | Diamètre d'axe | millimètre | Voyez le dessin |
| 17 | Logement du matériel | Fer de moulage | |
| 18 | Matériel d'axe | Acier | |
| 19 | Incidence | SKF | |
| 20 | Poids | Kilogramme | 3100 |
Images détaillées
Le générateur à un aimant permanent est un dispositif qui convertit l'énergie mécanique en énergie électrique. Dans ce dispositif, les enroulements de rotor ont été remplacés par des aimants permanents. Des générateurs à un aimant permanent sont utilisés en grande partie dans des applications industrielles comme des turbines et des moteurs pour produire l'énergie électrique commerciale, l'alternateur à un aimant permanent est une source d'énergie alternative et a les avantages multiples qui lui font un grand dispositif pour un grand choix d'applications résidentielles, commerciales, et industrielles.
La structure
Le générateur à un aimant permanent se compose principalement de rotor, de couvercle d'embout, et de redresseur. La structure du redresseur est très semblable à celle d'un alternateur ordinaire. La plus grande différence entre la structure du rotor et l'alternateur est qu'il y a de haute qualité selon la position de l'aimant permanent sur le rotor, le générateur à un aimant permanent est habituellement divisée en structure extérieure de rotor et structure intégrée de rotor.
Principe de fonctionnement
Le générateur à un aimant permanent emploie le principe de l'induction électromagnétique parce que que le fil coupe la ligne de champ magnétique pour induire un potentiel électrique et convertit l'énergie mécanique du moteur en sortie d'énergie électrique. Il se compose de deux parts, du redresseur, et du rotor. Le redresseur est l'armature qui produit de l'électricité et le rotor est le pôle magnétique. Le redresseur se compose de noyau de fer d'armature, d'enroulement, de base de machine, et de couvercle d'embout triphasés uniformément déchargés.
Le rotor est habituellement un type caché de poteau, qui se compose d'enroulement d'excitation, de noyau de fer et d'axe, anneau de garde, anneau central, et ainsi de suite.
L'enroulement d'excitation du rotor est alimenté avec le C.C actuel pour produire d'un champ magnétique près de la distribution sinusoïdale (a appelé le rotor champ magnétique), et son flux efficace d'excitation intersecte avec l'enroulement d'armature stationnaire. Quand le rotor tourne, le champ magnétique du rotor tourne ainsi que lui. Chaque fois qu'une révolution est faite, les lignes magnétiques de la coupe de force chaque enroulement de phase du redresseur dans l'ordre, et un potentiel triphasé à C.A. est induites dans l'enroulement triphasé de redresseur.
Quand le générateur de P.M. fonctionne avec une charge symétrique, le courant triphasé d'armature synthétise pour produire d'un champ magnétique de rotation avec la vitesse synchrone. Les gisements de redresseur et de rotor agissent l'un sur l'autre pour produire du couple de freinage. L'entrée mécanique de couple de la turbine surmonte le couple et les travaux de freinage.
Caractéristiques
①Le générateur a beaucoup de poteaux, qui améliorent la fréquence et l'efficacité, sauvant le coût de redresseurs et d'inverseurs.
②L'analyse par éléments finis est employée en concevant le générateur, structure compacte. Le bas couple de démarrage, résout le problème du petit démarrage de vent, améliorant l'utilisation d'énergie éolienne.
③Omettez l'increaser de vitesse, améliorez la fiabilité et l'efficacité du générateur, et abaissez la quantité d'entretien.
④Isolation de classe de H, imprégnation de pression de vide.
⑤Ayez beaucoup de structures telles que l'axe vertical, l'axe horizontal, le rotor interne, le rotor externe, et le type de plat.
⑥Les rotors forts, le générateur ont pu réaliser la grande vitesse.
⑦Densité d'énergie de petite taille, légère, haute, appropriée aux situations spéciales.
⑧Courez l'efficacité dans tout la gamme de vitesse entière, rendement élevé.
⑨Employez la fiabilité d'incidences, exempte d'entretien, et élevée huile-contenue ultra-rapide importée.
1. Turbines de vent : Les générateurs à un aimant permanent sont très utilisés dans des turbines de vent pour convertir l'énergie cinétique du vent en énergie électrique. Ils sont très efficaces et fiables, leur faisant un choix populaire pour la génération d'énergie éolienne.
2. Usines d'énergie hydroélectrique : Des générateurs à un aimant permanent sont également utilisés dans des usines d'énergie hydroélectrique pour convertir l'énergie mécanique de l'eau en baisse en énergie électrique. Ils sont particulièrement utiles dans les systèmes hydro-électriques tête basse où l'écoulement d'eau est lent et la tête est basse.
3. Véhicules électriques : Des générateurs à un aimant permanent sont utilisés dans des véhicules électriques pour produire de l'électricité pour charger la batterie. Ils sont également employés dans des véhicules hybrides pour fournir la puissance supplémentaire au moteur.
4. Applications marines : Des générateurs à un aimant permanent sont utilisés dans des applications marines, telles que la génération de vague et d'énergie marémotrice, car ils sont fortement fiables et peuvent résister aux milieux marins durs.
5. Applications aérospatiales : Des générateurs à un aimant permanent sont utilisés dans les applications aérospatiales, telles que des systèmes d'alimentation satellite et des sondes d'espace, car ils sont légers et très efficaces.
6. Applications industrielles : Des générateurs à un aimant permanent sont utilisés dans diverses applications industrielles, telles que les systèmes d'alimentation de secours, les systèmes d'alimentation de secours, et les systèmes de microgrid. Ils sont également employés dans les contrées lointaines où il n'y a aucun accès à la grille.
